HD-SDI分配器带中继功能

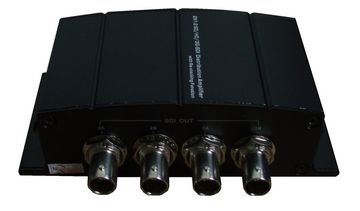

HD-SDI分配器
产品描述
HD-SDI分配器将一路SDI，HD - SDI或3G - SDI的数字视频信号，同时输出显示到多路高清显示设备，支持NTSC或PAL格式，支持标准1080p/60 Hz高清分辨率，并向下兼容其他分辨率。
HD-SDI数字高清分配器内部采用专用的1.5Gb/s高速开关芯片，图像清晰无误码；输入端采用了自适应均衡专用芯片，提高了输入信号的适应能力；
HD-SDI系列数字高清分配器主要应用于高清广播电视工程、高清可视会议厅、大屏幕显示工程、高清电视教学、指挥控制中心等高清应用场所
SDI/HD-SDI特性
|
兼容码流：143Mbps～1.5Gbps
|
||
|
均衡能力：100m @1.5G（Belden 1694A）
|
||
|
SDI/HD-SDI输入
信号类型：SDI/HD-SDI信号 1080P/60HZ 向下兼容其他分辨率
|
||
|
接口形式：BNC
|
||
|
阻 抗：75Ω
|
||
|
反射损耗：>18dB 5MHz-1.5GHz
|
||
|
SDI/HD-SDI输出
信号类型：SDI/HD-SDI信号 1080P/60HZ 向下兼容其他分辨率
|
||
|
接 口：BNC
|
||
|
输出幅度：1500mv±5%
|
||
|
直流偏移：0V±0.5V
|
||
|
信号过冲：0V±0.5V
|
||
|
信号抖动：< 0.2 UI per SMPTE
|
||
|
