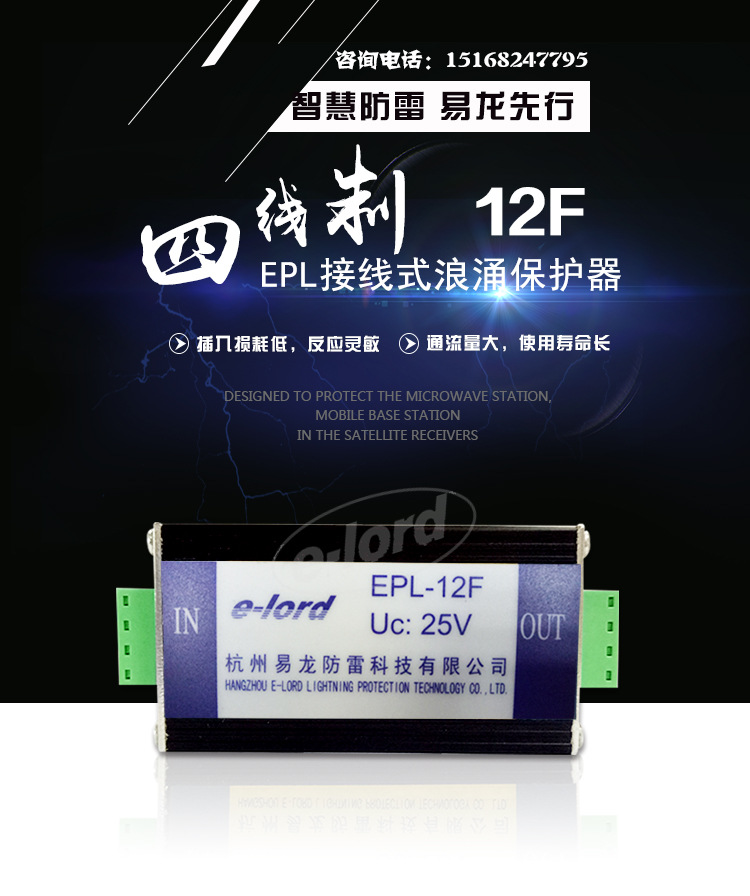

1KA/5KA 接线式防雷器 四线制信号浪涌保护器 RS485信号避雷器
| 产地 | 浙江 | 是否进口 | 否 | 加工定制 | 否 |
| 品牌 | elord易龙 | 型号 | EPL-12F | 标称放电电流 | 1KA/5KA |
| 响应时间 | 1（s） | 最大操作电压 | 25V | 温度范围 | -40℃~+70℃ |
盗图必究！！！
EPL系列四线制接线式SPD是专为保护以RS422线、RS485线连接方式传输设备而设计的，以防止因大气过电压或操作过电压而对设备造成损坏，适用于通信系统、计算机系统以及自动控制系统。本产品不光在双绞线间提供了低残压的多级精细保护，而且为双绞线提供了大能量对地共模保护。

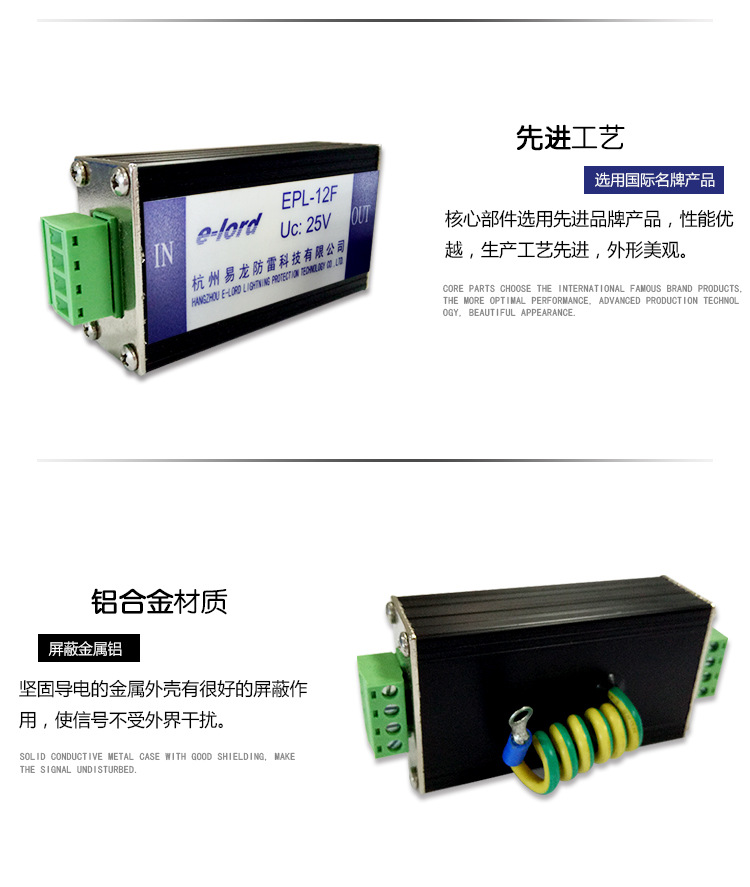

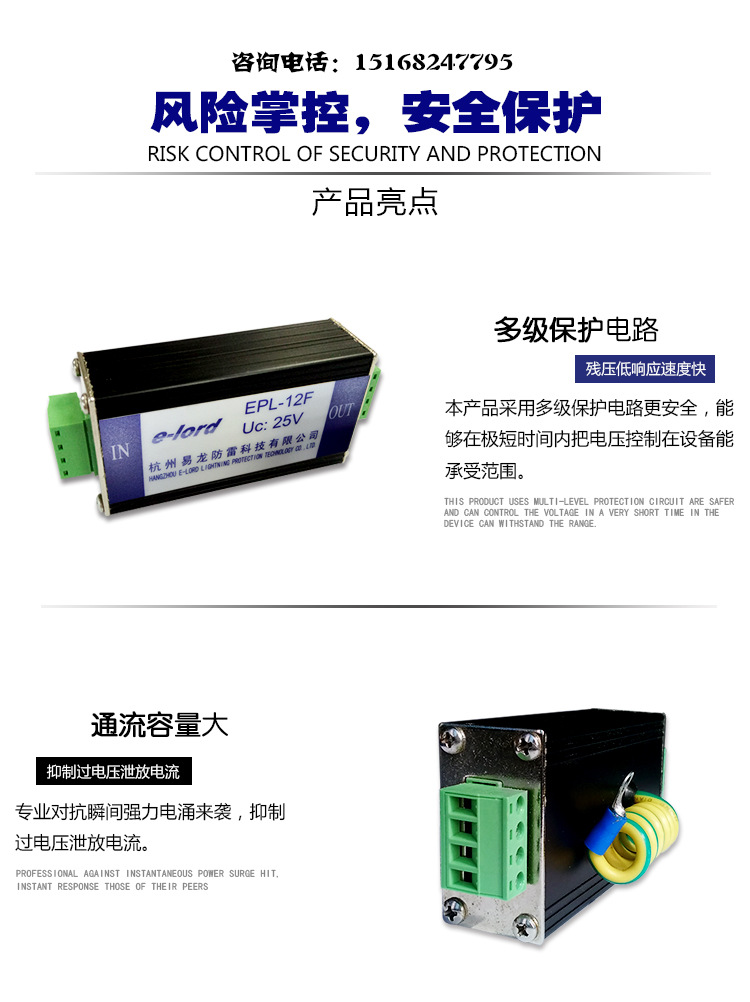

●采用多级保护电路、核心元件选用国际名牌产品、性能稳定；
●具有通流容量大、信号端口箝位电压低、插入损耗低、反应灵敏、传输信号频率可达到2MHz；
●安装方便、无需特别维护、使用寿命长等特点。
| 产品型号 | EPL-12F | EPL-24F | EPL-48F |
| 额定工作电压Un | 12V | 24V | 48V |
| 最大持续工作电压Uc | 25V | 36V | 60V |
| 额定工作电流In | 300mA | 300MA | 300MA |
| SPD试验分类 | C2 | C2 | C2 |
| 标称放电电流Isc(8/20μs)：对称/非对称（PE） | 1KA/5KA | 1KA/5KA | 1KA/5KA |
| 电压保护水平Up：对称/非对称（PE） | 24V/0.6KV | 48V/0.6KV | 96V/0.6KV |
| 工作频率 | ≤10MHZ | ≤10MHZ | ≤10MHZ |
| 插入损耗 | ≤0.5dB | ≤0.5dB | ≤0.5dB |
| 外形尺寸 | 85mmx45mmx25.4mm | ||
| 外壳材料 | 屏蔽金属铝 | ||
连接方式 工作环境条件 | 接线式 温度范围：-40℃~+70℃ 湿度范围：30%~85%（25℃） |

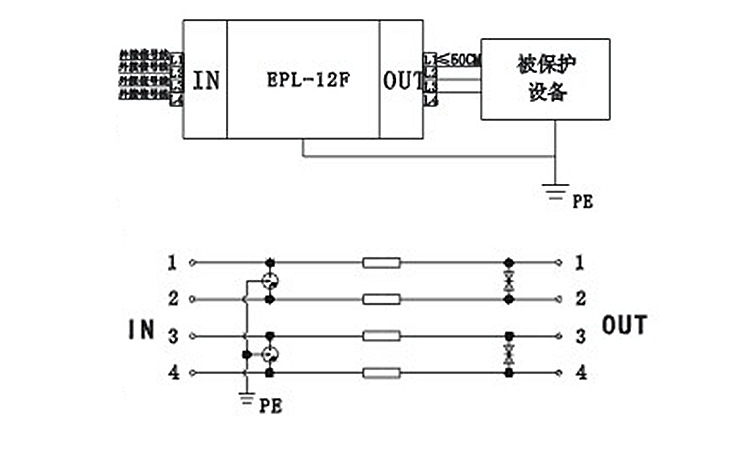

连接方式
1、外接信号线（3根）接入“IN”端，从“OUT”端引出3根信号线至被保护设备端；
2、接地线与PE线可靠连接。
注意事项
1、本产品只适用于室内使用；
2、不要在雷雨天安装。
