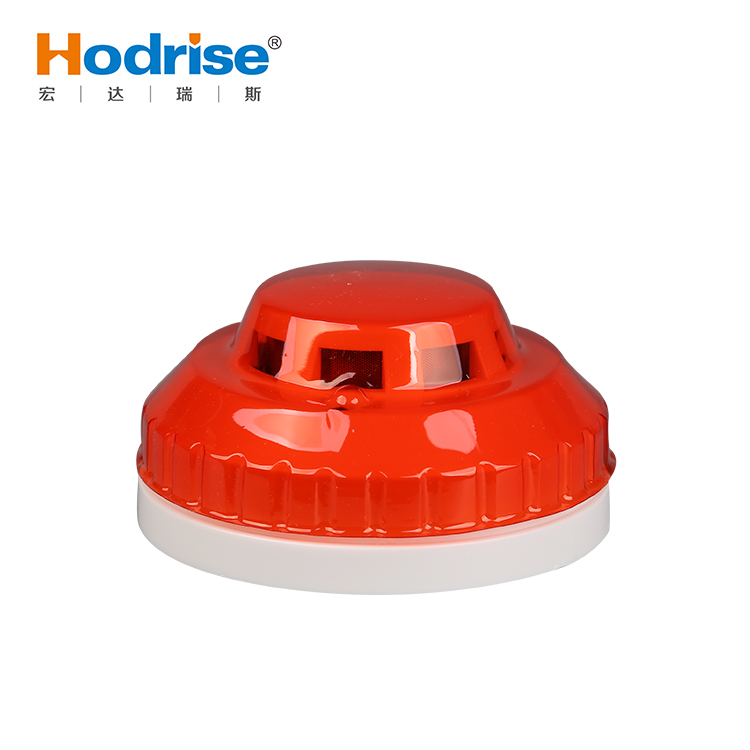

防沙尘防灰尘烟感探测器JTY-GD-HD312
本产品为半导体感烟探测器，是根据气体的电
导率原理来测量烟雾浓度，同时集成温湿度传感器，
可监测环境温度和湿度，并输出报警信号。产品采
用独特的结构设计以及电子处理技术，具有防尘、
防虫、抗外界光线干扰等特点，从设计上保证了产
品的稳定性。本产品相对光电式感烟探测器对缓慢
阴燃产生的不可见烟雾，有较好的反应。适用于储
能、光伏、箱体等封闭环境的烟雾监测。
二、功能特点
本产品具有1 路RS485 通讯接口、1 组开关信号
输出和2 个LED 指示灯。RS485 通讯协议采用
Modbus-RTU 协议，通讯波特率可设置，通讯可以输
出报警状态、烟雾浓度值、环境温度、环境湿度等
数据。开关量输出报警信号，当烟雾浓度或环境温
度超过报警阈值时，继电器动作输出报警信号，输
出信号具备常开/常闭节点。正常工作时，LED 指示
灯闪烁指示，报警时，指示灯常亮，功能特点如下：
自动复位
电源无极性输入
开关量输出同时具备NC/NO 节点
具备RS485 通讯接口
具备LED 运行/报警指示
烟雾浓度、环境温湿度监测及报警
采用SMT 工艺制造，稳定性强
防尘、防虫、抗白光干扰设计
金属屏蔽罩，抗射频干扰
三、技术参数
工作电压：DC 9V~35V（无极性）
工作电流：≤30mA(待机)，≤50mA(报警)
报警指示：红色LED 常亮、继电器动作
传感器：平面半导体传感器
环境温度报警值：65℃±3℃
烟雾报警浓度：200ppm
工作温度：-10℃~70℃
环境湿度：最大95%RH（无凝结现象）
抗射频干扰：10MHz~1GHz 20V/m
报警输出触点容量：DC 24V 2A/AC 120V 2A
覆盖区域：当空间高度为6m~12m，一个探测器
的保护面积对一般保护现场而言为80 平方米；
空间高度为6m 以下时，保护面积为60 平方米，
具体参数应以火灾自动报警系统设计规范
GB50116-98 为准
执行标准：GB4715-2005
外形尺寸：104mm（直径）*51mm（高度）
