空气质量气体检测传感器
MP503空气质量气体传感器 |
传感器特点 本品对酒精、烟雾、异丁烷、甲醛灵敏度高；具有响应恢复快、低功耗、检测电路简单、稳定性好、寿命长等优点。 应用领域 用于家庭环境及办公室有害气体检测、 自动排风装置、空气清新机等。 |  |
| 产品型号MP503产品类型平面半导体气体传感器标准封装金属封装检测气体酒精、烟雾、异丁烷、甲醛检测浓度10～1000ppm(酒精)标准电路条件回路电压VC≤24V DC加热电压VH5.0V±0.1V AC or DC负载电阻RL可调标准测试条件下气敏元件特性加热电阻RH95Ω±10Ω（室温）加热功耗PH≤300mW敏感体电阻RS1KΩ～30KΩ(in 50ppm 酒精)灵敏度SRs(in air)/Rs(in 50ppm酒精)≥5浓度斜率α≤0.6(R100ppm/R30ppm酒精)标准测试条件温度、湿度20℃±2℃；65%±5%RH标准测试电路VC:5.0V±0.1V；VH :5.0V±0.1V预热时间不少于48小时 |

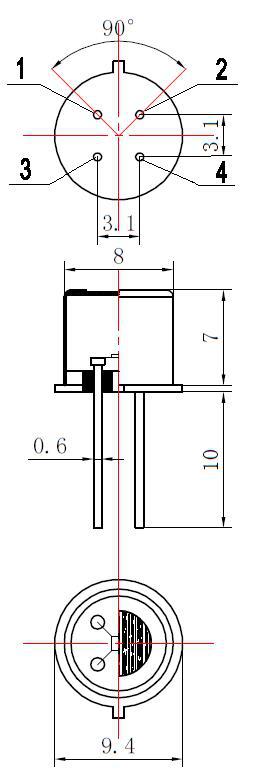

结构尺寸图 |
MP503测试电路 | 管脚示意图 |
 |  |
说明：上图为MP503传感器的基本测试电路。该传感器需要施加2个电压：加热器电压（VH）和测试电压（VC）。其中 VH用于为传感器提供特定的工作温度, 可用直流电源或交流电源。 VRL是传感器串联的负载电阻（RL）上的电压。VC是为负载电阻RL提供测试的电压，须用直流电源。 | 如图所示，传感器1、2管脚连接加热电路，3、4管脚连接测量电路；在满足传感器电性能要求的前提下，加热和测量可共用同一个电源电路。 注：请注意传感器上的突出标志，紧邻该标志的两只管脚为加热电极。 |
