迅饶Modbus网关

Modbus网关      产品型号:MOD1022-ARM

功能描述

X2Modbus是一款功能很强大的协议转换网关，  这里的X代表各家不同的通信协议，2是To的谐音表示转换，Modbus就是最终支持的标准协议是Modbus协议。用户可以根据现场设备的通信协议进行配置，转成标准的Modbus协议。在PC端仿真运行无误后，上传到硬件协议转换网关。注意本网关采集端与转发端的Modbus寄存器基地址都是从1（Base1）开始。

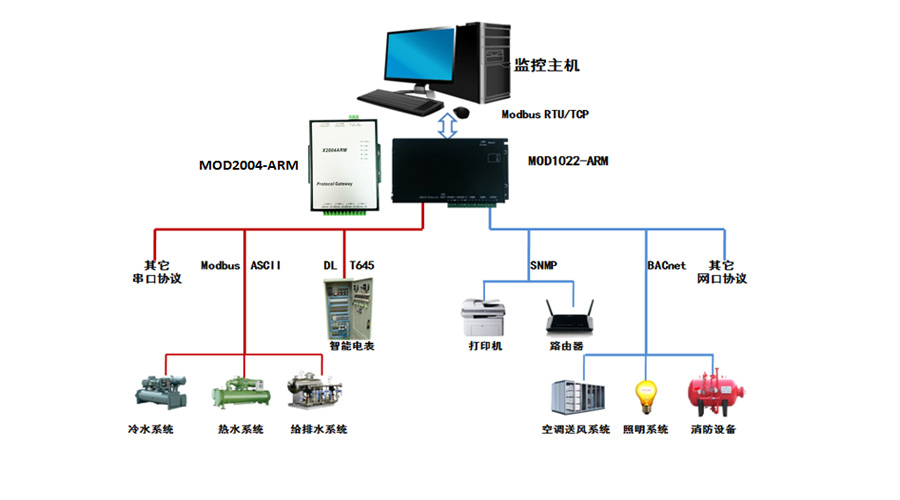

工作原理：

X2Modbus相当于一座通信桥梁，将其它非标准通信协议转成Modbus标准通讯协议，使得支持Modbus协议的上位机软件（譬如西门子的WinCC、Wonderware的Intouch、亚控的组态王、力控等组态软件）通过硬件协议网关可以和不同设备互相通信，方便系统集成。

软件特点：
-绿色免安装，支持中英文;
-支持80种协议同时转为Modbus  RTU和ModbusTCP服务器;
-支持WEB浏览，查看，设置，进行监视和控制;
-支持线性转换，取位，高低字节转换;
-1024个采集点限制;
-配置软件X2Modbus配置工程方便，1000个点20分钟内即可完成.;
-添加新的私有协议支持Modbus,2周内即可完成.

硬件特点

-Windows CE/32 Bit 400MHz RISC  ARM926EJ;
-DC24，7W;
-三层隔离;
-1个网口，2个RS232，2个RS485，接线方便
-尺寸： 169x 94x  28mm ，重量：400g
-铝合金外壳,安装方式：壁挂式，导轨式

采集端支持的协议如下：

常规协议
1 BACnet IP 网口
2 BACnet MS/TP 串口
3 Modbus RTU 串口
4 Modbus  ASCII 串口
5 Modbus TCP 网口
6 Modbus UDP 网口
7 Modbus RTU_TCP 网口
8  Modbus RTU_UDP 网口
9 Modbus  ASCII_TCP 网口
10 Modbus  ASCII_UDP 网口
11 OPC  XML-DA OPC 基金会
12 SNMP 简单网络管理协议
13 模拟仿真 Simulator 仿真模拟设备

热量表
14 MBus_HYDROMETER_SCYLAR548 荷德鲁美特进口热量表
15  MBus_HYDROMETER_SHARKY773 荷德鲁美特进口热量表
16 MBus_HYDROMETER_SHARKY774   荷德鲁美特进口热量表
17 MBus_Honeywell 霍尼韦尔进口热量表
18 MBUS_AKE   艾科超声波热量表、合肥瑞纳超声波热量表、天罡CJT188超声波热量表
19 MBUS_XinTuo 新拓超声波热量表、河北翔源超声波热量表
20  MBus_Landis_Gyr兰吉尔进口热量表
21 MBus_Siemens_FUE950 西门子进口热量表
22  MBUS_MaiTuo迈拓超声波水表

流量计
23 Modbus  Kent 肯特流量计
24 Spirax SARCO M841斯派莎克流量计

电梯
25Hitachi Elevator BA Iterface 日立电梯
26 Mitsubishi Elevator  SMOS-PS2 国产三菱电梯
27 Mitsubishi Elevator KLR-F485 进口三菱电梯
28 Otis Elevator BA  Interface 奥的斯电梯
29 ModbusTCP_Thyssenkrupp_Elevator 蒂森克虏伯接口电梯
30 Mitsubishi  Elevator MAIEZ 三菱MAXIEZ电梯
31 Modbus_Otis Elevator 奥的斯国产电梯
32 Modbus_Kone  elevator 芬兰通力电梯
33 Modbus_Kone elevator ASCII 芬兰通力电梯

电表
34 DLT645-1997 多功能电表1997标准
35 DLT645-2007 多功能电表2007标准
36  Modbus  PM800 施耐德电表
37 Modbus IEM3000 施耐德IEM3000系列电表
38 CDT 电力规约

空调
39 EMERSON_ACM03U1 艾默生精密空调、支持DataMata3000
40 Http BA  青岛海信日立空调
41 Joton Tmaster 约顿空调
42 VRVManager 大金空调
43 VotonThermostat  沃顿空调温控器
44 Hitachi_Chiller 日立冷机

PLC系列
45 Mitsubishi FX1S三菱PLC FX1S系列RS232通讯
46 MEGMEET_MC200  深圳麦格米特MC200系列DTU协议
47 Mitsubishi FX2N 三菱PLC FX2N系列RS232通讯
48 Mitsubishi  FX3U 三菱PLC FX3U系列RS232通讯
49 Mitsubishi FX_485ADP_485BD 三菱PLC FX系列RS485
50  Haiwell E/S PLC 厦门海为PLC
51 Haiwell H/N PLC 厦门海为PLC
52 Panasonic FP  松下FP系列PLC
53 XINJE PLC 信捷PLC
54.Siemens S7-200 PPI 西门子PLC  S7-200系列PPI
55.Siemens S7-200 Network 西门子PLC S7-200系列工业以太网
56.Siemens  S7-300 Network 西门子PLC S7-300系列工业以太网
57.Siemens S7-1200 Network 西门子PLC  S7-1200系列工业以太网
58.XT55 GPS SERVER 西门子卫星无线通讯模块

灯控
59 DyNet 灯光控制协议
60.Modbus  LDS LDS灯控适配器
61.MicroPara_DR0816  英国MP灯控8路继电器
62.MicroPara_DR1220 英国MP灯控12路继电器
63.LitePuter_DP_105E  台湾永林灯控
64.LitePuter_PLNET 台湾永林灯控
65.MicroPara 英国MP灯控

UPS
66.SANTAK UPS 山特UPS
67.DELTA UPS ES3000台达电源
68.LEGRAND UPS  罗格朗UPS
69.EMERSON_HIPULSE 艾默生UPS电总协议

太阳能控制系统
70.Cibsolar_CA 北京创意博太阳能
71.Kaseman GRC TNC-6太阳能控制系统

消防报警
72.JB-3208 CRT 松江飞繁消防
73.Siemens Cerberus FS18  北京西门子西伯乐斯FS18消防报警

温度采集模块
74.LTM9662_485NETM9600温度采集模块Modbus RTU

其他协议
75.Buhler_MEAF  布勒称
76.FFU 风机中继器
77.HeFei_Ahhfat  合肥艾通自动化
78.Panasonic MINAS A5松下伺服马达
79.SINOLY  JINE_JA05深圳新能力科技有限公司直流屏
80.SAUTER_CASE_VAV 北京索特自控
81.saj110 _AlarmSystem  顺安居报警系统
82.EMEC_LDPH 爱米克LDPH分析仪
83.RKC_CH402 日本理化RKC  CH402温控器

如有任何其他私有协议开发，只需寄设备即可，开发周期为2周。

有任何问题，请联系上海迅饶  021-58776098 support@opcmaster.com
