MD100-DL4 Dual-link DVI一进四出分配器
MD100-DL4 Dual-link DVI 一进四出分配器

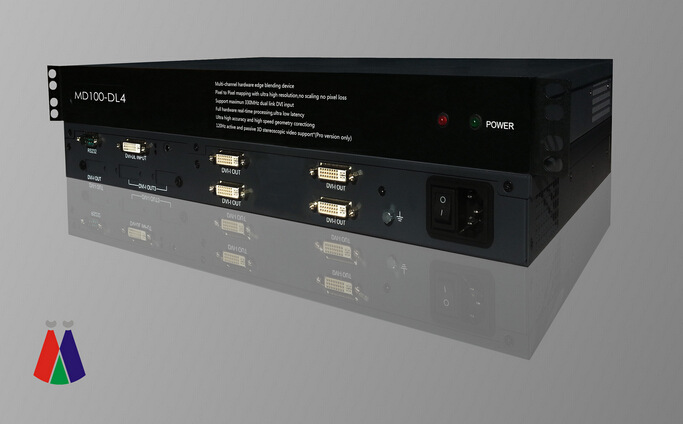

图一 MD100-DL4
大 视电子的MD100-DL4双链路DVI分配器采用标准1U机箱，方便上机架。能够对输入接口的高带宽Dual link DVI信号复制成4路同样带宽和分辨率的Dual link DVI信号，并把4路信号分别传输到4个输出接口。普通DVI分配器或者高清DVI分配器的信号带宽为单通道DVI（小于等于165MHz数字带宽），支 持的分辨率最大只能达到高清1080P或WUXGA(1920x1200)，而MD100-DL4用于内部处理带宽达到330Mhz数字满带宽，可以分配 的DVI信号可以支持诸如1080P@120Hz等主动立体型号的分配，2560x1600@60Hz，2560x1440@60Hz,4Kx2K的专业 超大屏显示器信号的分配，也可以支持例如3840x800@75Hz，3840x1024@60Hz等宽屏模式和专业大屏幕拼接分辨率。
除了支持超高分辨率的信号分配以外，MD100-DL4双链路Dual link DVI分配器还支持独特的分辨率纪录功能，用户可以通过MD100-DL4上提供的串口及相应软件设定设备的分辨率，这样可以实现输出接口连接的设备分辨 率不同同样可以完善支持，并且实现了设备EDID信息的隔离，在专业显示应用中有着极大优势。
MD100-DL4同时还支持设备间的级联，比如可以通过多台级联支持8,16,32输出，具有很大的灵活性。 MD100-DL4还可以与大视电子的MV103/MVD20X系列多屏扩展仪联合使用，提供更方便灵活的显示应用。该产品可以广泛应用在虚拟仿真，虚拟 现实，军事，3D游戏，高分辨率边缘融合系统，高清医疗显示。

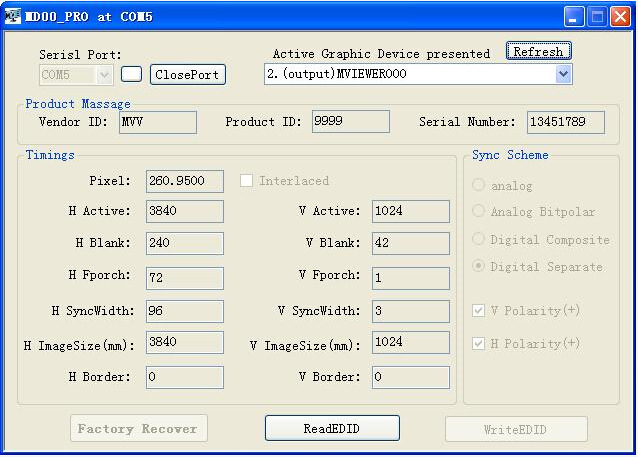

图二图2 MD100-DL4 PRO 支持用户自定义分辨率
http://www.mviewtech.com/list.asp?ProdId=141229134931
产品规格和特性
Mviewtech | MD100 双链路DVI复制模块 | MD100-DL4 Dual-link DVI分配器 |
输入连接器 | 一个 Dual-link DVI 一个串口 | 一个 Dual-link DVI 一个串口 |
输出 | 2个 Dual-link DVI | 4个Dual-link DVI |
设备级联 | √ | √ |
输入带宽 | 最大330Mhz | 最大330Mhz |
最大传输距离 | 20米 | 20米 |
读取下级显示分辨率 | √ | √ |
支持定制分辨率 | √ | √ |
电源 | 5V2A AC-DC电源 | 100-240VAC电源 |
重量 | 420克 | 420克 |
尺寸 | 165mm x 130mm x 28mm | 1U机箱 |
附件 | 一根1m DVI 双通道（dual link）线缆 软件 CD | 一根RS232串口线缆 一根1m DVI 双通道（dual link）线缆 软件 CD |
质保 | 一年 | 一年 |
