1. 概述
3G单兵作战系统解决方案，是专门为单兵执法设计，基于IP架构的多媒体通讯系统。通过3G将移动、分散、独立的执法单兵进行联网，将单兵的声音、图像、GPS定位送到中心，满足在中心看到单兵的实时图像，听到单兵的声音，知道单兵所在地理位置，与单兵双向对讲，给单兵发送短信，实现跨区域的统一指挥、统一调度、统一监控、统一管理单兵的功效。适用于社会维稳、公安技术侦查、检察院侦查执法、治安执法、国家安全侦查、海关货捡、电力移动排查、军事训练移动指挥、记者跟踪采访、越野赛事监控、盛会安全管理、飚车追踪、瘟疫监控等场景的视频单兵系统。为各行各业的管理决策者提供了一种全新的、直观的扩大视觉和听觉范围工具，成为一种对执法行业较为行之有效的应急、监督手段和管理资源。
2. 系统特点（用户关注的问题，解决用户的问题）
单兵的统一指挥系统：该系统能把跨区、分散、离城市较远、移动中的单兵，通过实时语音双向、实时图像、GPS定位、短信与中心互通，中心能统一指挥单兵。
总部多人实时监控系统：该系统能解决3G传输带宽瓶颈，满足某摄像点处于焦点时，多用户同时浏览，没有带宽瓶颈。
移动中实时指挥的系统：该系统中的移动中心，能通过3G接入中心，随时随地实时指挥单兵。
节省通讯费的系统：与同类3G产品相比，该3G移动监控系统的前端存储、按客户端的需求勾流。对按照流量计费的3G网络（联通3G），该系统具备信令控制模式（心跳机制），无客户端访问图像，流量也非常小，基本上没有占带宽，这样模式大大节省3G传输费用。
3. 组网应用及主要功能
该系统由前端单兵设备、中心平台、客户端等组成。前端移动单兵是由3G单兵设备+纽扣摄像机+耳机构成，中心平台是1台VM3000集成监控平台服务器，客户端又C/S和B/S架构两类，可分中心客户端、管理IE监控终端、移动中心客户端。
VM3000平台管理着多个单兵设备和多个客户端用户，支持接入管理，支持高级用户优先选择视频流，支持按需勾流，支持心跳链接，支持树型级联和横向堆叠组网模式扩展。中心客户端是PC安装UC2客户端软件，管理IE监控终端是PC浏览器登陆监控。前端单兵设备D1存储总部远程调用，实时CIF@25F实时监控和双向对讲。
单兵设备采用WCDMA宽带接入Internet，可根据需求灵活加减。中心VM3000集成监控平台服务器采用IDC托管接入Internet，移动应急指挥车上采用3G接入Internet。
单兵采用WCDMA（HSDPA，HSUPA）无线移动网络传输模式，平台托管于IDC机房，中心普通宽带接入。
备注：在中国建议采用WCMDA无线传输方式，平台服务器托管与联通(网通)IDC机房，总部监控中心采用联通(网通)的宽带接入。

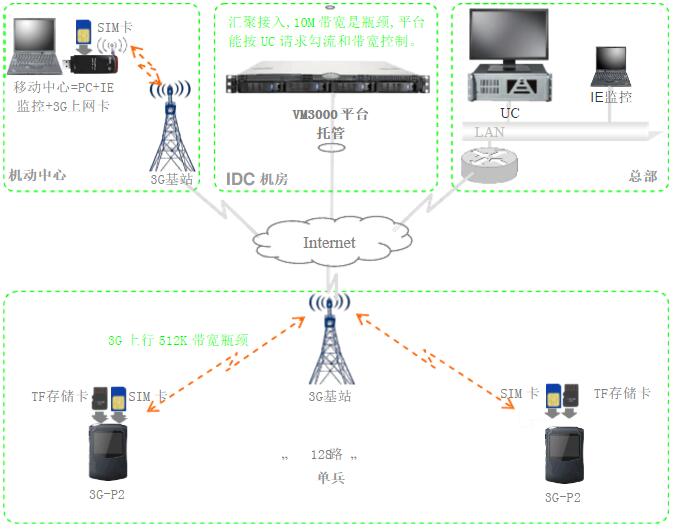

3.1. 典型系统图：
3G单兵设备CIF单流到VM3000后组播到客户端，满足某摄像点处于焦点时，总部多用户同时浏览，没有带宽瓶颈。前端D1录像，客户端远程调用，前端在紧急按钮、固定时间、移动侦测上传VM3000中心，移动监控。中心客户端和移动分控中心能在运动中同时实时视频监控多路运动中的前端子系统，语音双向指挥前端子系统运动的线路。VM3000根据按UC请求勾流，能节省通讯资费，VM3000可设定同时上传流的数量，控制着总体带宽，高权限用户客户端请求优先使用带宽。
3.2. 中心平台子系统的构成及主要功能
VM3000（Video Manage）服务器是面向行业和商业用户推出的新一代网络视频集成化监控中心平台，是一个集成WEB监控服务、存储、转发、回放、接入管理、数据库等六大功能模块为一体的监控平台。
VM3000创造性的将监控平台所需的各项功能集成在一台All In One设备，大大提高了系统的综合性能、易用性和性价比。该设备是以宽带网络为媒介通讯通道，使多个区域多个用户对多个监控点进行实时监控、接收/处理报警、录像和存储、查看历史录像、与远程对讲、对多个监控点进行组播等业务。
VM3000内置4个盘位的录像存储空间，单台最多可管理3000个客户端用户（解码器/UC），单台最多可管理1000个前端编码设备，单台最多可同时接收256路实时视频流储存并且单播、组播给中心的多用户，每路流最多支持256个客户端。VM3000支持树型级联和横向堆叠组网模式扩展，最多可扩展到60台，系统可扩展存储容量、录像路数、实时视频流转发路数、前端编码器接入数量、客户端用户接入数量。
VM3000的WEB服务：VM3000作为集成化的监控中心，对外提供统一的Web访问
界面，与用户PC建立B/S架构。实现前端设备（NVS、IPC）的管理，WEB实时监控，系统管理，用户管理；通过VM3000提供的Web管理界面，用户可以在任何一台带有网络浏览器的终端上，轻松实现系统的业务配置、用户管理、设备管理、音视频实况预览、实况轮切、历史图像的点播回放、云台控制、告警联动、Web客户端抓拍和录像、录像下载。
安全认证功能：VM3000支持用户访问认证，支持防火墙功能，允许/禁止特定IP和端口号的访问，防火墙的访问控制策略可以在Web界面上灵活配置，最大限度的保证系统的安全。为前端设备的接入提供管理和认证，为用户登陆提供认证、级别管理和可操作的控制。
数据库管理功能：VM3000采用成熟可靠的数据库技术，把用户信息、以及用户权限信息，各种设备相关信息保存在数据库中，并且实现了数据库备份功能，这就保证了系统的信息不会丢失。保证了整个系统的可靠性和稳定性。
实时视频流转发功能：VM3000采用流媒体服务器的方式，接收编码器发送的实时码流，对接收到的码流进行复制分发、组播等，并且支持安需勾流控制，从而提供更为灵活的组网方案。
录像和存储功能（NVR网络视频录像功能）：VM3000可以为所管理的前端编码设备
（例：TS602T）提供网络录像、视频存储和数据备份服务，包括计划录像存储、报警联动录像存储、抽帧录像储存，前端录像空闲时上传存储。VM3000支持RAID5保护措施，任何硬盘故障不会导致数据丢失和业务中断，支持硬盘热备和在线更换硬盘，
VM3000可以扩展1个16盘位的DE1600磁盘阵列柜，总20盘位，最大容量40TB。通过子父域关系把VM3000的磁盘可最大扩展到2400 TB容量。VM6000平台具备更大容量。
分级管理功能：支持VM3000之间的级联，可以在中心域VM3000上添加其他子域
VM3000，各子域VM3000地位平等，通过Web界面页面跳转的方式实现VM3000间的互访。
控制信令：VM3000能够对UC2视频应用客户端进行权限判断，转发UC2视频应用
客户端发出的云台控制命令从而实现云台的控制，并且能够转发编解码器控制命令，控制硬件编/解码器的开播和停播、以及组播的灵活切换。
备注：中心推荐采用的固定IP的光纤（100M）接入Internet，使用同3G网络运营商固网宽带接入。
3.3. 监控客户端子系统的构成及主要功能
监控客户端可分成监控中心客户端、WEB监控客户端、移动中心客户端、硬件解码器。主要用于实时视频流览、录像回放、单兵管理，支持多种画面视频浏览、音频监听、双向对讲、视频检索和回放、前端录像备份、搜索自动配置、远程管理等业务。
3.3.1 中心客户端：
监控中心客户端由PC安装UC2统一客户端构成，也可实用解码器组成电视墙，是系统的指挥和控制中心，实现跨区域的统一监控、统一管理、统一指挥、统一调度、统一控制等功效。可根据用户规模配合解码器建设1+8、1+18电视墙，详细办法见《数字电视墙解决方案》。
3.3.2 移动中心客户端的构成
该子系统由统一客户端（UC2）、3G接收器、SIM卡、笔记本和专业耳麦等功能组件构成。向网络运营商申请SIM卡号时，要求支持3G上网和短信功能。
UC安装在PC上，3G接收器插入SIM卡并通过USB与PC连接。PC开机自动启动UC，自动3G的拨号，自动唤醒前端子系统，同时5路CIF@16帧实时视频监控，可查询前端D1存储图像。耳麦连接PC能听到前端子系统的声音，通过软件选定会议模式还是单独听某个，语音双向指挥前端单兵的行动。
3.3.3 管理监控客户端
监控中心客户端由PC通过WEB登陆，与VM3000形成B/S架构，属于WEB监控客户端。一般是不同权限用户管理不同的前端摄像点。
3.4. 单兵设备（前端）构成
单兵设备（前端）专门为车载前端设计，由3G单兵设备、纽扣摄像机、耳机构成，单兵主机内置3G、音视频处理、GPS、无线遥控、锂电、LCD、存储器等功能模块。
单兵设备由作战单兵隐蔽携带，不被人发现，通过无线遥按键实现：拍照、录像开关、紧急呼叫与中心的通话，D1前端录像中心远程调用，CIF实时3G视频传输。
把与其连接的拾音器和摄像机的模拟音视频信号转换成数字信号，进行实时音视频信号的编码压缩、储存，并封装为IP数据包，通过3G IP网络传送到指定的目的地址。前端设备插入TF卡或移动硬盘的配置，其具备不依赖其他组件能独立完成运行，能即插即用，支持前端存储（音视频录像），移动侦测录像解决客户关心的图像又能节省储存器。
4. 主要产品技术规格书和典型配置清单
4.1. VM3000，集成监控平台产品，详见“VM3000 & UC技术规格书”。
4.2. UC客户端，详见“VM3000 & UC技术规格书” 。
4.3. 3G-P2，单兵主机，详见“3G-P2产品技术规格” 。
4.4. 详见“_附件A：3G单兵作战系统典型配置清单及报价”。
