UVOL-3H(AS)(HDMI+双向音频+双向RS232+红外)光纤高速传输20KM
UVOL-3H(AS)(HDMI+双向音频+双向RS232+红外)光纤高速传输20KM

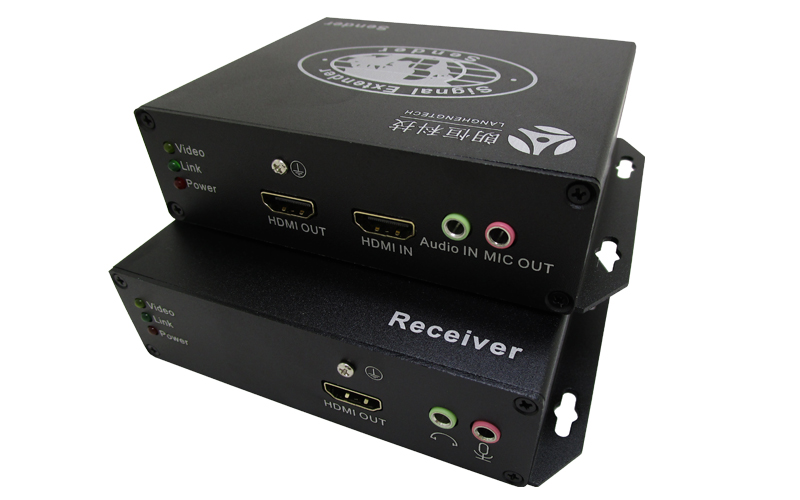

UVOL-3H(AS)是朗恒科技采用4K高速视频处理技术设计的 HDMI光端机,能通过单根光纤把HDMI视频、独立音频、麦克延长到远端,发送器带有HDMI环出接口,能够与远端同步显示;并且还可以同时传输RS232串口信号,用于与触摸屏、云台、电子白板等设备控制的远距离传输,IR红外信号可以对DVD、机顶盒等设备的红外远程控制。最远传输距离20千米,用户可以在远端控制使用计算机,图像效果清晰自然,支持分辨率高达4K×2K。其中音频、串口、红外为可选功能,选择不同的功能,对应的型号不同,包装配线不同。

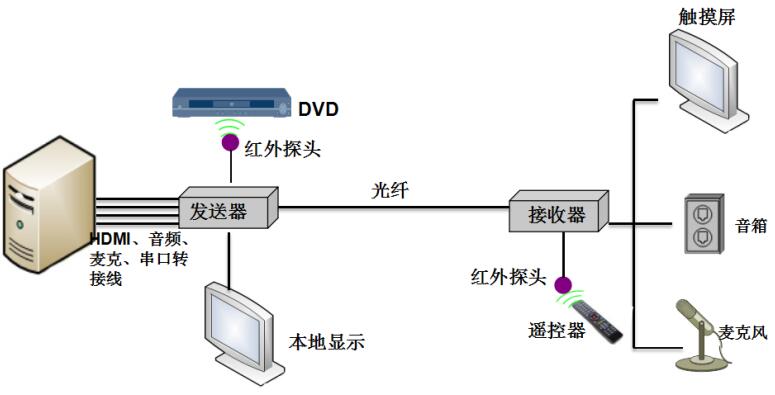

产品可应用在安防监控、多媒体信息发布、视频会议、多媒体教室、主机集中管理、大屏幕广告,教育系统,拼接系统等。
1.采用数字无延时传输,图像清晰且抗干扰能力强;
2.发送器带有HDMI本地环出接口;
3.支持多种分辨率,最高可达4K×2K@30HZ;
4.支持HDMI1.4,支持3D;
5.支持EDID的透传,能够兼容不同品牌显示输出设备;
6.支持音频的双向传输;(选配)
7.支持串口的双向传输。(选配)
功能 | 输入信号数 | 发送器:1路(HDMI、RS232、AUDIO) 接收器:1路(MIC、IR) |
输出信号数 | 发送器:1路(HDMI、MIC、IR) 接收器:1路(HDMI、RS232、AUDIO) | |
传输距离 | 单模:0-20千米 多模:0-2千米 | |
视频传输性能及接口部分 | 视频输入/输出接口 | HDMI |
支持HDMI版本 | HDMI1.4 | |
支持HDCP版本 | HDCP1.2 | |
HDMI分辨率 | 最高支持4K×2K@30HZ | |
支持视频色彩格式 | 24位/深色30位/深色36位 | |
支持音频格式 | DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD | |
输入输出TMDS信号 | 0.5-1.5Vp-p(TTL) | |
输入输出DDC信号 | 5Vp-p(TTL) | |
音频 | 接口 | 3.5mm立体声音频插座 |

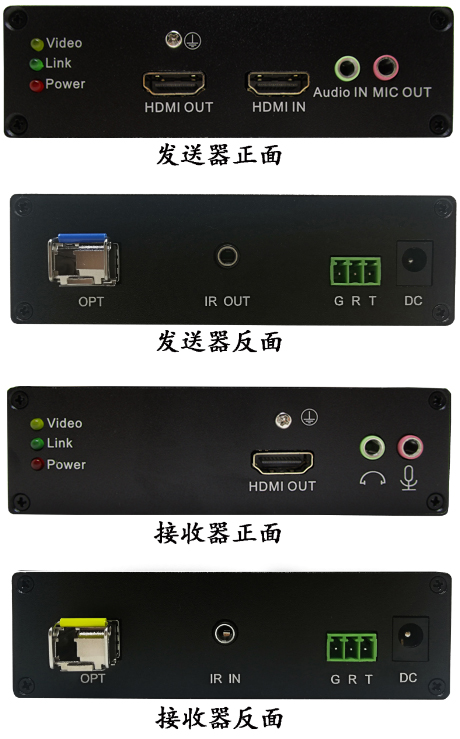

串口 | 接口 | 工业接线端子 |
模式 | 双向传输 | |
红外遥控性能及接口 | 遥控接口 | 3.5mm音频插座 |
遥控接口信号 | 红外控制信号 | |
光口 | 光输入,输出接口 | 单/多模 LC型 |
传输波长 | 850nm/1310nm/1550nm | |
属性 | 尺寸(长×宽×高) | 发送器: 131mm×93mm×32mm |
外壳 | 铝壳 | |
颜色 | 黑色 | |
毛重 | 1Kg | |
电源部分 | 适应电压范围 | DC9-12V/1A |
发送器功耗 | 4W | |
接收器功耗 | 3W | |
操作环境 | 工作温度 | -15℃-55℃ |
存储温度 | -40-80℃ | |
湿度 | 0-95% (无凝结) |
