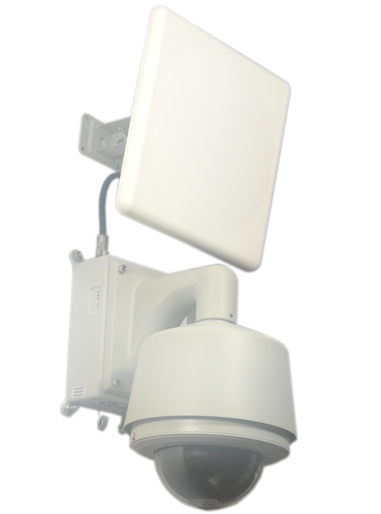

　　  深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950     ST58Q系列数字无线高速球 产品描述 * 采用 H.264 视频压缩技术，压缩比高，方便在窄带上实现高清晰的图像传输 * 支持D1、CIF、QCIF的分辨率 * 支持变码率、变帧率设置，在设定视频图像质量的同时，也可限定视频图像的压缩码流 * 内置 WEB Server，支持 IE 访问  * 高速云台控制、可360°高速云台连续旋转 * 水平转速：0.01°~200°/s(1-63级随意设定)；垂直转速：0.01°~60°/s；255个预置位，数据断电记忆 * 语音对讲：双向语音对讲，单向语音广播（需定制） * 画面延迟小于200毫秒（局域网） * 支持动态域名、局域网、广域网访问 * 支持 PPPoE、DHCP、TCP/IP、HTTP、UDP、RTP/RTCP、RTSP、UPNP、SMTP、FTP、SIP、DDNS、DNS 协议 * 无线传输距离不小于5km * 可采用加密方式传送 * 抗干扰性强，适合野外恶劣环境使用 * 产品天线标配5.8G 23dB平板、可选配27dB或29dB抛物面天线 摄像机型号选择 1、            普通高线摄像机 型号 ST58Q27P 供电电源 DC12V±30%  500mA 功率消耗 2.80w 环境温度 -20℃~60℃ 成像器件 1/4 SONY SUPER HAD CCD II 水平解晰度 540线 最低照度 0.8-0.08Lux / F1.6 信号制式 PAL 视频输出 复合视频输出1.0Vp-p (75欧/BNC) 信噪比 >52dB 通信方式 RS485 / TTL（线控）/后尾板按钮 通信波特率 2400bps 通信协议 PELCO-D(2400bps) / 球机协议(9600bps) ZFC控制接口 DC±6V~±12V 镜头(焦距) 27倍光学变焦 对焦 0.1m（广角）/ 1.0m(近距) 视场角 49.6°~ 2.5° 电子快门 1/60~1/10000 白平衡 自动/手动 自动增益控制 1~4级调节(5~30db) 背光补偿 开启/关闭 聚焦方式 自动/手动 2、            SONY FCB-EX480CP摄像机 型号 ST58Q480CP 图像传感器 1/4英寸EXview HAD CCD 有效像素 44万像素 镜头 18倍光学变焦,f=4.1mm (广角端)至73.8mm(远端), F1.4 至 F3.0 数字变焦&, amp;, amp;, amp;, lt;, /o:p> 12倍(216倍变焦) 视角(水平方向) 48.0°(广角端) 至 2.8°(远端) 最小工作距离 35mm(广角端)至800mm(远端) 支持的同步系统 内/外部同步(V-LOCK) 最低照度 0.7 Lx(典型)(F1.4,50IRE) 信噪比 大于50dB 电子快门 1/1至1/10000秒,22档 白平衡 自动白平衡、自动跟踪白平衡、室内、室外、一键式、手动 增益 自动/手动(-3至28dB,2dB每档) AE控制 自动、手动、优先级模式、亮度、EV补偿、背光补偿 EV补偿 -10.5至+10.5dB(1.5dB每档) 背光补偿 开/关 隐私区域遮蔽用户设计功能 开/关(24块) 聚焦系统 自动(灵敏度:正常、低),一键式自动聚焦,手动、交替AF、缩放触发AF 支持的图像效果 电子翻转、反转效果、黑白、镜像效果 摄像机操作按钮 缩放(远端、广角端) 支持用户设计的视频输出 VBS:1.0Vp-p(负极同步),Y/C输出 摄像机控制接口 VISCA(TTL信号电平),波特率:9.6kb/s,19.2kb/s,38.4kb/s,停止位:1/2可选 存储温度 -20°至 60° 工作温度 0 至 50°C 电源功耗 6 至12V DC/1.6W(电机未激活),2.5W(电机激活) 3、            SONY FCB-EX980CP摄像机 型号 ST58Q980CP 图像传感器 1/4英寸EXview HAD CCD 有效像素 44万像素 镜头 26倍光学变焦,f=3.5mm (广角端)至91.0mm(远端), F1.6 至 F3.8 数字变焦 12倍(312倍变焦) 视角(水平方向) 54.2°(广角端) 至 2.2°(远端) 最小工作距离 35mm(广角端)至800mm(远端) 支持的同步系统 内/外部同步(V-LOCK) 最低照度 1.0 Lx(标准)(F1.6,50IRE)、黑白0.07 信噪比 大于50dB 电子快门 1/1至1/10000秒,22档 白平衡 自动白平衡、自动跟踪白平衡、室内、室外、一键式、手动 增益 自动/手动(-3至28dB,2dB每档) AE控制 自动、手动、优先级模式、亮度、EV补偿、背光补偿 EV补偿 -10.5至+10.5dB(1.5dB每档) 背光补偿 开/关 隐私区域遮蔽用户设计功能 开/关(24块) 聚焦系统 自动(灵敏度:正常、低),一键式自动聚焦,手动、交替AF、缩放触发AF 支持的图像效果 电子翻转、反转效果、黑白、镜像效果 摄像机操作按钮 缩放(远端、广角端) 支持用户设计的视频输出 VBS:1.0Vp-p(负极同步),Y/C输出 摄像机控制接口 VISCA(TTL信号电平),波特率:9.6kb/s,19.2kb/s,38.4kb/s,停止位:1/2可选 存储温度 -20°至 60° 工作温度 0 至 50°C 电源功耗 6 至12V DC/1.6W(电机未激活),3.3W(电机激活) 4、            SONY FCB-EX1010P摄像机 型号 ST58Q1010CP 图像传感器 1/4英寸EXview HAD CCD 有效像素 44万相素 镜头 36倍光学变焦,f=3.4mm (广角端)至122.4(远端), F1.6 至 F4.5 数字变焦 12倍(432倍变焦) 视角(水平方向) 57.8°(广角端) 至 1.7°(远端) 最小工作距离 320mm(广角端)至1500mm(远端) 支持的同步系统 内/外部同步(V-LOCK) 最低照度 1.4 Lx(典型)(F1.6,50IRE) 信噪比 大于50dB 电子快门 1/1至1/10000秒,22 白平衡 自动白平衡、自动跟踪白平衡、室内、室外、一键式、手动 增益 自动/手动(-3至28dB,2dB每档) AE控制 自动、手动、优先级模式、亮度、EV补偿、背光补偿、slow AE EV补偿 -10.5至+10.5dB(1.5dB每档) 背光补偿 开/关 隐私区域遮蔽用户设计功能 24块 聚焦系统 自动(灵敏度:正常、低),一键式自动聚焦,手动、交替AF、缩放触发AF 支持的图像效果 电子翻转、反转效果、黑白、镜像效果 摄像机操作按钮 缩放(远端、广角端) 支持用户设计的视频输出 VBS:1.0Vp-p(负极同步),Y/C输出 摄像机控制接口 VISCA(TTL信号电平),波特率:9.6kb/s,19.2kb/s,38.4kb/s,停止位:1/2可选 存储温度 -20°至 60° 工作温度 0 至 50°C 电源功耗 6 to 12V DC/1.6W(电机未激活),4.0W(电机激活)
