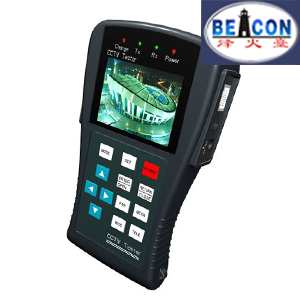

工程宝 视频测试仪
工程宝STest-890是专门为视频监控现场安装、维护而开发的测试工具，它具 有视频显示、PTZ控制、 彩色条图像发生器、网线测试、PTZ数据捕捉显示等功能，该测试仪表功能齐全、 简单易用、携带方便，是工程商安装和维护前端摄像设备、提高效率、降低工程费用的好帮手。
· 视频监控工程安装和维护
· 快球、摄像头检测
· 视频传输通道检测
· PTZ云台协议控制
· 中文操作介面，菜单友好、简洁、美观、易用
· 2.8英寸高清晰TFT-LCD屏幕
· 视频信号衰减测量
· PAL/NTSC多制式图像发生器，发送多种制式彩色图型条（白、黄、青、绿、粉、红、蓝、黑）
· 低功耗，工作时间长达11小 时
· PTZ控制协议代码捕捉和显示
· NTSC，PAL自动识别以及制式显示
· 支持Pelco-D、Pelco-P、SAMSUNG等 二十多种控制协议
· 支持Pelco-D、Pelco-P、SAMSUNG等 二十多种控制协议
· 云台续转测试，测试云台连续转动是否正常 NEW
· 首创地址扫描功能，快速寻找RS485通信地址
· 可调用快球的菜单，对其进行设置
· 支持RS232和RS485接口，速率可调
· 网线测试功能 （真正测试2线和2线以上的各种接法，并显示测试编号）
· 电池电量图型化实时显示，直接简洁
· 可直接充电，可使用外接电源
· 有自动省电（低功耗模式）功能，使用时间更长
· 简单易用，操作者几乎可免培训迅速上手
1． 摄像机图像检测
STest-890视频监控测试仪，内置高清晰 数字LCD监视器， 通过该仪表的VIDEO IN接口连接前
端摄像机，可直观方便地看出摄像机图像效果。
端摄像机，可直观方便地看出摄像机图像效果。
2．发送彩 色图案，检测监控传输通道
STest-890可越接通过视频OUT端口，发送彩色图 型条（白、黄、青、绿、粉、红、蓝、黑），通过监控中心的监视器是否接收到彩色图型条介面，来判断视频通道是否正常传输。该设备也可由视频OUT端口发送彩色图 型条，同时在IN端口接收并显示，适合视频传输的现场检测，如视频光端机等。
3．球机或解码器PTZ控制
STest-890视频监控测试仪内置PELCO-D/PELCO-P等多种PTZ控制协议，通过自身的RS485或RS232接口，用户可以控制云台的上、下、左、右转动及调整一体机的变焦、聚焦、光圈大小。
4． 预置位的设置、调用及球机参数的设置
STest-890视频监控测试仪支持云台预置和调用功能，将球机将当前状态下云台的水平角度、倾斜
角度和摄像机镜头焦距等位置参数保存到该仪表中，也能通仪表快捷调出预置位。
角度和摄像机镜头焦距等位置参数保存到该仪表中，也能通仪表快捷调出预置位。
STest-890视频监控测试仪 能通过预置位调用快球的主菜单，编辑球机各项参数。
5．网线检测
独特的网线测试功能，真正两线或两线以上的测试及显示，除了显示UTP网线的连接线序，还同时
显示网线测试编号，适合于视频安防工程，也同时适用于布线工程使用，是布线工程的分线器。简单、方便、实用。
显示网线测试编号，适合于视频安防工程，也同时适用于布线工程使用，是布线工程的分线器。简单、方便、实用。
6．高端聚合物锂电池供电 ，供电时间长达11小时
STest-890视频监控测试仪 内置DC3.7V 2000mAh聚合物锂电池，性能更加稳定，连续工作时间更长，比II代产品将近长一倍的工作时间。
7．电池电量图型化显示，简洁直观
|
产品型号
|
工程宝 STest-890(第IV代,视频监控测试仪)
|
|
视频信号测试
|
|
|
视频制式
|
NTSC/PAL自动适应
|
|
视频信号
|
1Vpp
|
|
显示屏幕
|
2.8英寸数字LCD彩色屏幕,分辨率960 x 240
|
|
视频输入/输出
|
1路Video IN BNC隔离输入，1路Video OUT BNC驱动输出
|
|
视频信号强度测量
|
|
|
视频信号测量
|
测量视频信号电平范围，显示异常信息
|
|
云台控制测试
|
|
|
通讯接口
|
可同时支持RS232/RS485总线
|
|
通讯协议
|
兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等十多种协议
|
|
波特率
|
150，300，600，1200，2400，4800，9600，19200bps
|
|
彩色图像发生器
|
|
|
视频信号发生器
|
通过视频OUT端口，发送彩色图型条视频测试信号
|
|
UTP网线测试
|
|
|
网线测试
|
测试任意两线或两线以上的网线，并在屏幕上显示连接顺序和网线编号
|
|
协议代码捕捉
|
|
|
协议代码捕捉
|
可接收、显示控制设备发出的RS485/RS232协议代码数据
|
|
电 源
|
|
|
外接电源
|
DC 5V（2A）
|
|
电池供电
|
内置3.7V聚合物锂电池，容量2000mAh
|
|
充 电
|
充电3-4小时,一次充电完成可正常使用11小时
|
|
省电功能
|
低功耗，自动待机省电功能，电池电量图标实时显示
|
|
系统参数
|
|
|
操作设置
|
中英文键盘,英文OSD菜单
|
|
背景颜色
|
黑色、白色、绿色、蓝色可选
|
|
自动待机
|
关闭/5-60分钟
|
|
键盘声音
|
开启/关闭
|
|
工作环境及规格
|
|
|
工作温度
|
-10℃---+50℃
|
|
工作湿度
|
30%-90%
|
|
外形尺寸
|
170mm x 99mm x 48mm
|
