2路高清采集卡 双路VGA采集卡

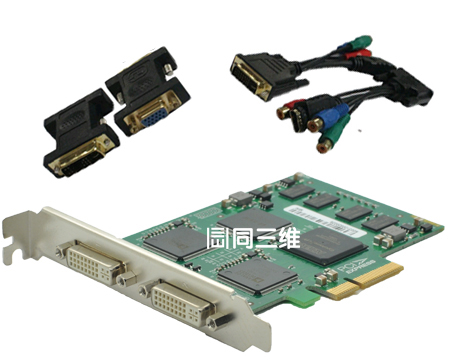

同三维针对专业用户需求，推出了一款T620E 高清两路DVI/VGA/HDMI音视频采集卡，此款采集卡支持多种信号源：支持DVI视频、VGA视频、Y/Pb/Pr视频、HDMI音视频、CVBS视频。并且能同时高清进行采集，最大分辨率能达到1920 x 1080。
同三维T620E高清万能视频采集卡支持1080P：两路高清(DVI/VGA/HDMI/分量/复合) + 音频
支持超长DVI/HDMI输入电缆：具有自适应均衡器，支持长达30米的HDMI输入电缆。完全满足了特定环境用户的需求。
【产品特点】
· 双路高清信号同时采集。
· 输入视频信号可达1080p/60 Hz。
· 可采集DVI、VGA、HDMI、分量信号。
· 可采集两路模拟音频信号(需通过板上接线引出)。
· 可采集HDMI中的LPCM音频信号。
· 微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
【产品优势】
· 高性能DMA传输功能。
· 可动态切换输入信号源类型：DVI/HDMI，VGA，分量。
· 可兼容复合视频(CVBS)输入信号。
· 自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节。
· 手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
· 多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
· 支持垂直滤波和运动自适应去隔行功能。
· 硬件色彩转换，可输出RGB24，RGB32，YUY2，UYVY，I420色彩格式。
· 支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R，G，B三色的亮度、对比度。
· 画面水平、垂直反转功能。
· 固件可升级。
【产品规格】
| 几何尺寸 | 147mm x 108mm |
| 主机接口 | PCI-Express x4, Half size, 480MB/s 传输带宽 |
| 输入接口 | 两个DVI-I 接口 |
| 最大采样率 | RGB/分量：170MHz HDMI/DVI：225MHz |
| 板载内存 | 每通道128MB DDR2，工作频率为 160 Mhz，位宽 32bit |
| VGA输入格式 | 640x400-1920x1080，像素率低于170MHz即可 |
| 分量输入格式 | 480i、576i、480p，576p，720p，1080i，1080p |
| DVI输入格式 | 符合DVI 1.0标准，单连接 |
| HDMI输入格式 | 符合HDMI 1.3 标准，支持36bit DeepColor |
| 输出图像格式 | 大小：40x30-1920x1080，帧率： 1-100 fps，色彩：YUY2, UYVY, RGB24, RGB32, I420 |
| 操作系统支持 | Windows® XP Professional, Windows® Server 2003, Windows Vista®, Windows® Server 2008 and Windows® 7 (x86) http://www.360tsw.com/hd_t620e.html |
| 功耗 | <= 15W |
| 工作温度范围 | 0-50 摄氏度 |
| 保存温度范围 | -20-70 摄氏度 |
| 相对湿度范围 | 5%-90% |
请注意：
1. 实际输出帧率受PCI-Express 接口传输带宽限制，可能低于设定值。
【提供二次开发包SDK】
免费提供SDK开发包，方便用户较快地集成到现有的系统中。可广泛应用于网络视频直播、视频会议、录播产品、医疗图像处理、雷达信号数据采集、多屏显示等各个领域。
【系统要求】
系统为以下系统之一即可(x86 版或x64版)：
Microsoft Windows XP
Microsoft Windows Server 2003
Microsoft Windows Vista
Microsoft Windows Server 2008
Microsoft Windows 7
Microsoft Windows Server 2008 R2
【兼容软件】
T620E兼容使用DirectSh.ow接口的各种音视频采集软件和使用DirectSound接口的音频采集软件，如：
Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
【产品特点】
○画质好：采用10bit采样精度 AD转换器，保障了画面细节丰富，信噪比高，并最大程度的减少了色边的出现。同时FPGA内实现的5-Tap缩放和运动自适应去隔行技术进一步保障了画质。
○ 音质好：采用96KHz采样率，24bit采样精度AD转换器，实测信噪比在90db以上。
○ 全兼容：兼容Windows下DirectSh.ow/DirectSound API，兼容大量现有音视频处理软件。
○性能高：耗用CPU时间的缩放和去隔行等图像处理在FPGA内完成，极大的减少了CPU的负担，同时高效率 DMA传输方式进一步解放了CPU的能力，从而让CPU专注与用户指定的工作。
○ 升级易：不同与ASIC，FPGA的灵活性极大程度的保护了用户的资产价值，我们通过Firmware/Driver升级的方式不断给用户提供更多的功能和更好的服务。
【应用领域】
1、教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;
2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备;
3、安检 X 光机、雷达图像信号、VDR纪录仪;
4、医疗 X 光机、CT机、胃肠机等;
此款高清两路DVI / VGA / HDMI 采集卡可以说是目前国内市场上少有的多功能、多用途、稳定性强、采集视频格式多等优点，支持 DirectSh.ow 应用软件为您的采集和流传输提供更多的选择，欢迎来电咨询：010-51295660。我们将竭诚为您服务。
内置音视频流媒体采集卡中主要采用的接口是PCI和PCI-E接口，虽然传统的基于ISA，PCI等总线的视频图像采集卡已经应用非常广泛，但处理功能简单、速度慢，因为PCI并行总线接口，其传输带宽能达到带宽为127.2 MB/s。在面对多路信号或高清视频信号时，总线带宽只有133M的标准PCI通道，就显得十分无力了。PCI-E采集卡实现了高速的图像采集，避免了标准PCI、USB带宽有限的问题。在高清高速视频采集设备方面，PCI-E视频采集卡，有望成为新型视频采集卡中的主力军。
高速PCI-E音视频流媒体采集卡，采用的PCI-E串行总线接口，传输速率476.84 MB/s，能够提供2.5Gbit/s的单向单线连接传输速率。相对于传统PCI总线在单一时间周期内只能实现单向传输，PCI Express的双单工连接能提供更高的传输速率和质量，这对比大多数并行总线要额外传输保持同步的时钟信号来说更能节省传输的通道和提高传输效率。同三维针对多路高清信号视频图像采集需求，推出了多种PCI-E高清音视频流媒体采集卡。
PCI Express采用串行方式传输Data。它和原有的ISA、PCI和AGP总线不同。这种传输方式，不必因为某个硬件的频率而影响到整个系统性能的发挥。现在PCI E在软件以及硬件兼容性上也达到了PCI的标准，PCI Express在软件层面上兼容目前的PCI技术和设备，支持PCI设备和内存模组的初始化，也就是说目前的驱动程序、操作系统无需推倒重来，就可以支持PCI Express设备。作者:同三维视频网 来源：www.xiangb.com
高清流媒体采集卡主机接口PCI-E接口的主要特点：
串行的传输方式，PCI Express的数据传输为串行方式，使用"电压差动式信号传输"，PCI-E接口每个针脚可以获得比传统I/O标准更多的带宽，实际中可以有两个传送通路，分为上行和下行，这样PCI Express就可以工作在双工状态下，能提供更高的传输速率和质量。
点对点连接方式，PCI Express总线采用了点对点的连接方式，每个设备在要求传输 数据的时候各自建立自己的传输通道，对于其他设备这个通道是封闭的，各个通道互不干扰，数据传输的效率因此大为提高
高速率传输，替代现行PCI插槽的"PCI Express x1"单通道应该具有250MB/s的带宽，而传统PCI总线的带宽为133MB/s。PCI-Express的高带宽，能实现更高的数据吞吐能力。目前大部门PC的PCI总线数据传输速率为每秒133Mb，而PCI Express则能提供每秒500Mb至16Gb的带宽，且不会影响PCI的软件兼容性。PCI Express已广泛应用于PC、服务器以及存储系统，非编和采集卡更是PCI-E板卡不可缺少。同三维高清视频采集卡中采用PCI-E 1x插槽，传输带宽是PCI总线插槽的2倍，对于高清行业高质量实时采集是非常有必要的，克服了老一代视频采集卡多通道共享小带宽、视频数据无法顺畅通过的PCI传输弊端。
良好兼容性，兼容PCI规范，不需要更新操作系统和BIOS，即可使用。较短的PCI-E卡可以插入较长的PCI-E插槽中使用，PCI-E接口还能够支持热拔插，这也是个不小的飞跃。采用PCI Express总 线的主板仍可支持PCI插槽,各种PCI接口的扩展卡可以低带宽模式正常运行，同时与PCI采集卡相比，采用PCI Express总线的主板仍可支持PCI插槽，各种PCI接口的扩展卡可以低带宽模式正常运行。
PCI-E高清音视频流媒体采集卡可将模拟视频信号，转换为数字信号，将多路视频打包，经PCI Express总线传输到计算机，PCI Express总线通过更简单的升级就能实现带宽增强——1、2、4、8、16和32条通道。PCI Express的先进功能，比如可靠性、电源管理和热插拔，借助虚拟通道、业务等级和服务质量(QoS)等特性支持下一代三维/多媒体业务。
基于PCI-Express接口的同三维PCI-E高清音视频流媒体采集卡，出色的数据吞吐能力，为视频采集卡大路数、高清画质、全实时音视频的稳定录像系统，打破了传统PCI接口数据传输速度不足的瓶颈。同三维PCI-E高清音视频流媒体采集卡采用的PCI Express的总线结构，无论是在数据吞吐速度还是高级特性方面，这种全新高速互连技术都较PCI技术有了显著的提升。
