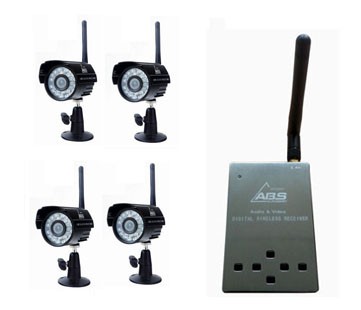

無線數字音視頻傳輸500米帶紅外夜視
無線數字影音接收機說明:
單接收器，290元（含附件傳500米
1個發射無線紅外攝像加1個接收共660元（含附件）産品規格：
|
綜合參數
|
工作頻率
|
2400MHz-2483MHz
|
|
調制方式
|
FSK
|
|
|
信号接收範圍
|
500m
|
|
|
工作溫度
|
-30/60℃
|
|
|
工作濕度
|
20%-80%
|
|
|
接收機參數
|
像素
|
VGA640×480
|
|
制式
|
NTSC/PAL
|
|
|
接收
|
1-4路無線信号輸入
|
|
|
幀率
|
25-30幀
|
|
|
存儲卡
|
最大支持32GB TF存儲卡
|
|
|
工作電壓
|
DC-5V
|
|
|
最大工作電流
|
500mA
|
|
|
攝像頭參數
|
圖像傳感器
|
1/4〞CMOS
|
|
有效像素
|
CCIR:640×480
|
|
|
鏡頭
|
6mm
|
|
|
最低照度
|
F1.2時0.5Lux
|
|
|
快門速度
|
1/50（1/60）--1/100000秒
|
|
|
信噪比
|
大于48db
|
|
|
信号系統
|
CCIR
|
|
|
音頻輸出
|
AUDIO MAX 2VP-P50歐
|
|
|
視頻輸出
|
1.0VP-P75歐
|
|
|
工作電壓
|
DC-5V
|
|
|
紅外燈數量
|
27顆φ4.8紅外燈
|
|
|
紅外燈距離
|
紅外夜視距離3-20m
|
|
|
紅外燈開關
|
自動夜晚開/白天關
|
|
|
最大工作電流(非夜視)
|
300mA
|
|
|
最大工作電流(夜視)
|
500mA
|
包裝清單：
|
序号
|
名稱
|
數量
|
|||
|
一路攝像頭
|
二路攝像頭
|
三路攝像頭
|
四路攝像頭
|
||
|
1
|
接收機
|
1
|
1
|
1
|
1
|
|
2
|
攝像頭
|
1
|
2
|
3
|
4
|
|
3
|
天線
|
2
|
3
|
4
|
5
|
|
4
|
音視頻線
|
1
|
1
|
1
|
1
|
|
5
|
電源适配器
|
2
|
3
|
4
|
5
|
|
6
|
USB線
|
1
|
1
|
1
|
1
|
|
7
|
操作說明書
|
1
|
1
|
1
|
1
|
使用說明：
◆ 接收機連接上電視（AV輸入狀态）或監視器對碼
<!--[if !vml]-->
<!--[endif]--><!--[if !vml]-->
<!--[endif]--> 首先按下MENU（M）鍵，進入主菜單，屏幕上顯示CAMERA SETUP（對碼）；PLAY LIST（播放錄像資料）；SYSTEM SETUP（系統設置），用←或→鍵選擇CAMERA SETUP，按下OK（REC）鍵進行對碼，屏幕上會顯示CAMERA1,CAMERA2, CAMERA3, CAMERA4，選擇CAMERA1，按OK（REC）鍵，顯示PAIRING此時需要将攝像機插上電源，并按下攝像機電源連接線頭的對碼鍵，過2秒左右将會顯示PAIRING OK.表示對碼成功。↑↓按(M)鍵返回。顯示CAMERA1 這一個攝像機的畫面。如顯示PAIRING FAIL表示攝像機所捕捉到的畫面，第一個攝像機對碼成功。
<!--[endif]--><!--[if !vml]--><!--[endif]--> 首先按下MENU（M）鍵，進入主菜單，屏幕上顯示CAMERA SETUP（對碼）；PLAY LIST（播放錄像資料）；SYSTEM SETUP（系統設置），用←或→鍵選擇CAMERA SETUP，按下OK（REC）鍵進行對碼，屏幕上會顯示CAMERA1,CAMERA2, CAMERA3, CAMERA4，選擇CAMERA1，按OK（REC）鍵，顯示PAIRING此時需要将攝像機插上電源，并按下攝像機電源連接線頭的對碼鍵，過2秒左右将會顯示PAIRING OK.表示對碼成功。↑↓按(M)鍵返回。顯示CAMERA1 這一個攝像機的畫面。如顯示PAIRING FAIL表示攝像機所捕捉到的畫面，第一個攝像機對碼成功。 再按下MENU（M）鍵返回主菜單，用←或→鍵選擇2，按下OK（REC），插上另一個攝像機的電源，按對碼鍵對第二個攝像機進行對碼。用同樣的方法對第三台和第四台攝像機進行對碼，對碼完成後按MENU（M）鍵返回主菜單，再按下此鍵返回主畫面。
◆ 模式切換
上電默認爲單畫面顯示模式，每個顯示模式的右上角有信号質量顯示，左上角有數字，表示信道。按下←鍵切換顯示模式，此時進入四分割模式，屏幕上會顯示四台攝像機所捕捉到的影像，再次按下此鍵進入畫面循環模式，每10秒切換一次換面，當出現你想看到的換面時，按下OK（REC）鍵，屏幕将會鎖定到該畫面進行全屏顯示。
注：錄像狀态下無法進行顯示模式的切換。
◆ 錄像
按下OK（REC）鍵，屏幕上顯示錄像，系統将進入錄像模式，選擇第幾個畫面，系統就會自動錄
下這一台攝像機所捕捉到的畫面。再次按下該鍵後，系統将會停止錄像。
注：錄像前需要對TF卡（正品）進行格式化，需要選擇FAT32格式。畫面切換到循環模式無法錄像。
◆ 系統設置
按下MENU（M）鍵，按←或→鍵選擇SYSTEM SETUP菜單，按下OK（REC）鍵選擇DATE TIME進入系統時間設定，按←或→鍵選擇需要設定的内容，按OK（REC）鍵後，再選擇←→和↑↓設定系統時間，設定好後按OK（REC）鍵完成時間的設定，此後就不必重複對時間的設置，系統會自動存儲。按↑↓ 鍵設選擇TVOUTPUT，按 ←或→選擇制式，按OK（REC）完成制式設定，設置完成後按MENU（M）鍵退出。
注：接收機每次上電後将恢複到初始狀态，建議上電後首先設置時間，從而方便查找資料。
◆ 播放錄像内容
按下MENU（M）鍵進入主菜單，按 ←→選擇PLAY LIST，選擇所需要的時間段，按OK（REC）播放或停止播放，按MENU（M）鍵返回。
注意事項：
在安裝使用前請仔細閱讀說明書。
不按照操作手冊進行炒作而造成本産品的損壞不屬于保修範圍！對于不按照相關的法律，不正當的環境而造成的傷害與責任，我們不承擔任何責任！使用本産品應注意以下幾點：
◎避免摔傷，劃傷
◎不得拆卸攝像頭或者接收機。
◎避免與水接觸。
◎不得用力拖拉線材。
◎避免暴曬。
◎暴風雷電時請關閉設備。
◎長時間不用時請關閉電源。
