订货号

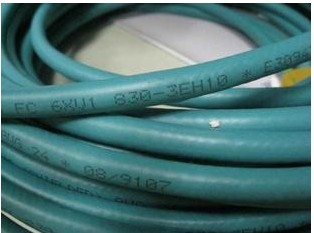

6XV1830-3EH10
|
|
SIMATIC NET, PB FC TRAILING CABLE, PROFIBUS TRAILING CABLE MAX. ACCELERATION:4M/QS MIN. OF 3 MILL. BENDING CYCLES MIN. BENDING RADIUS: APPROX.120 MM 2-WIRE, SHIELDED, SOLD BY METER MAX. CONSEIGNMENT: 1000 M MIN. ORDERING QUANTITY: 20 M
|
|
| 电气数据 | ||
| 单位长度阻尼量 | ||
|
0.0030 dB/m | |
|
0.0040 dB/m | |
|
0.025 dB/m | |
|
0.049 dB/m | |
| 波阻 | ||
|
150 Ω | |
|
270 Ω | |
|
185 Ω | |
|
150 Ω | |
| 相对对称公差 | ||
|
10 % | |
|
10 % | |
|
10 % | |
| 单位长度的回路电阻 / 最大值 | 133 Ω/km | |
| 单位长度的屏蔽电阻 / 最大值 | 14 Ω/km | |
| 每一长度的容量 / 在1 kHz时 | 28 pF/m | |
| 工作电压 | ||
|
100 V | |
| 机械数据 | ||
| 电线数量 | 2 | |
| 屏蔽层规格 | 重叠的铝胶合箔，包裹镀锡铜线制成的屏蔽编织层 | |
| FastConnect | 是 | |
| 外径 | ||
|
0.67 mm | |
|
2.56 mm | |
|
5.4 mm | |
|
8 mm | |
| 外径的对称公差 / 电缆护套 | 0.4 mm | |
| 材料 | ||
|
PE | |
|
PVC | |
|
PUR | |
| 颜色 | ||
|
红色 / 绿色 | |
| 弯曲半径 | ||
|
40 mm | |
|
120 mm | |
| 弯曲循环次数 | 3000000 | |
|
弯曲半径 120 mm (15x D) 和加速度 4 m/s² 时牵引链弯曲循环为 300 万次 | |
| 拉力负荷 / 最大值 | 100 N | |
| 单位长度重量 | 77 kg/km | |
| 许可的环境条件 | ||
| 安装时 | ||
|
-40…+60 °C | |
|
-40…+60 °C | |
|
-40…+60 °C | |
|
-40…+60 °C | |
|
20 Cel 时测量电气属性，根据 DIN 47250 第 4 部分或 DIN VDE 0472 进行检查 | |
| 环境条件 / 适用于运行 | 受限的分段长度（参见 PROFIBUS 网络手册） | |
| 产品特点、功能、组件 / 概述 | ||
| 产品特点/不含硅 | ||
|
否 | |
|
|
是 | |
| 标准、规范、许可 | ||
| 资格证明 | ||
|
是 | |
|
是 | |
| 船级社 | ||
|
否 | |
|
否 | |
|
否 | |
|
否 | |
|
否 | |
|
|
否 | |
|
否 |
