多通道模拟量数据采集模块
多通道模拟量数据采集模块

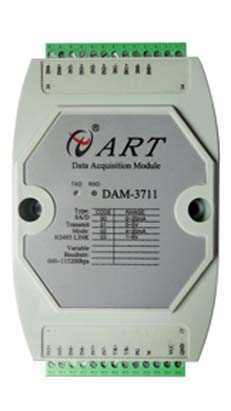

DAM-3711 产品编码：188544096
8路 16位 模拟量差分输入 三菱 LINK RS－485通讯协议
第一节、主要用途
用于可编程控制器（简称PLC）、DCS、PCS、计算机等控制、数据采集系统的模拟量输入扩展。
第二节、主要特点
-- 三菱 LINK RS－485通讯方式，支持多种组态软件
-- 8通道16 Bit模拟量差动输入
-- 600bps～115.2Kbps可选，接收、发送指示状态
-- 模拟量输入与通讯回路隔离
-- 电源极性保护
第三节、主要参数
|
工作电压
|
DC24V±5%带电源极性保护
|
|
功率消耗
|
最大1200mW
|
|
通讯接口
|
标准两线RS－485（最多为32个模块）
|
|
通讯速率
|
600～115200 bps可选
|
|
通讯格式
|
7～8位数据位、奇、偶、无校验、1位停止位可选
|
|
传送距离
|
<1200M（19200bps）
|
|
输入接口
|
8通道、0～5V、0～20mA或1～5V、4～20mA输入
|
|
模拟量分辨率
|
12 Bit
|
|
输入隔离
|
模拟量输入与通讯回路隔离电压1000V
|
|
适用范围
|
所有带自由通讯口PLC、PC
|
|
刷新速度
|
单个模块>100ms
|
|
外形尺寸
|
宽71×高26×长128mm
|
|
重量
|
不含包装约0.21Kg
|
|
安装方式
|
标准U型导轨安装
|
|
工作温度
|
－10 ～ +55℃
|
|
工作湿度
|
35 ～ 85%（不结露）
|
DAM-3711是一种性价比极高的多通道模拟量采集数据模块，特别适合利用计算机、PLC作为远程数据采集系统。
与普通模拟量采集模块不同，DAM-3711既可以像普通模拟量采集模块那样挂接于计算机的RS－485网络上采集各种模拟量数据，也可以配合PLC的通讯网络，将模拟量数据存入PLC内存中，更可以通过DAM-338x模块自动将多至256路模拟量信号存入PLC指定内存中（数据寄存器），而PLC中还无需编制通讯程序，十分方便用户的使用。
采用DAM-3711模块则可十分方便的扩展直到256路模拟量输入，在同样多的模拟量通道下，其价格仅仅是上述方式的50％左右，这样普通用户就能以极低的成本、简单的组态完成过去想都不敢想的多通道模拟量数据采集系统。
使用范围：
其产品已被广泛地应用于环境、电力、医疗设备、通讯、航天、军工等领域。在致力于硬件研发生产的同时，阿尔泰也提供多种测量软件，用户可以方便地使用VC、VB、C++Builder、Delphi、LabVIEW、LabWindows/CVI、Matlab等语言平台在Windows/98/2000/XP/2003、Win7、WinCE、Linux等多种操作系统下快速地构建富有个性化的测量系统。
公司主要经营：
热电偶输入模块，PLC扩展模块，计数器/频率模块，工业平板电脑，模拟量输入模块，模拟量输出模块，数字量输入输出模块，数字量输入模块，I/O模块，集电极开路输出模块，PXI数据采集卡，PCI数据采集卡，USB数据采集卡，PC104+数据采集卡，PC104数据采集卡，PC104模拟量输入卡，PC104模拟量输出卡，RS485总线采集模块，以太网总线模块，CAN总线模块，GPRS无线采集传输，串口通讯卡，正交编码器和计数器卡，Zigbee无线采集传输，RTU采集模块，运动控制卡，数字量卡，信号调理模块，端子板，嵌入式主板，人机界面，工控机，PXI机箱，PAC可编程自动化控制器，组态软件等。。。。。。
备注：厂家直销，两年质保，含票，含运费（快递费）
