供应红苹果PM70系列高清数字网络矩阵
PM70系列高清数字网络矩阵
红苹果PM70系列高清数字网络矩阵是红苹果电子最新研发的一款高清网络解码矩阵。它结合最新的网络编解码技术，充分考虑市场需求，适用于各种场合，是一款技术先进、功能实用、使用便捷的高清网络上墙设备。
红苹果PM70系列可以将前端高清网络摄像机或平台软件通过网络传过来的压缩视频数据解码还原为高清数字信号输出至高清监视器、高清液晶显示设备上。通过控制键盘、客户端实现IPcamera视频图像调用控制，实现图像分割、拼接，预案调用等显示方式，实现实时语音对讲，报警联动输出等功能。可应用于高清矩阵系统解决方案中。本系统还可作为独立网络解码器设备使用，直接连接显示设备输出。
【具备集成能力的纯硬件高清数字平台】
【图像切换】
可以通过键盘/客户端进行视频的切换。

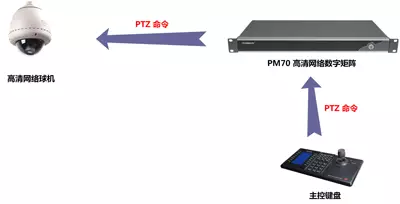

【前端控制（PTZ）】
可以通过键盘/客户端对前端网络球机、云台进行上下左右、三可变、预置位等PTZ功能的操控。
【图像分割】
单通道实现4、9、16画面分割显示。
【图像拼接】
通过键盘、客户端实现任意输出端口拼接显示。
【输出扩展】
多台设备输出可拼接成一幅图像。
【虚拟通道】
自动或手动定义窗口的通道号。

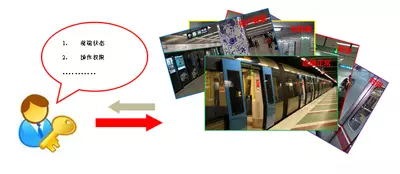

【人机互动】
键盘、客户端与高清网络矩阵之间通过文字和图标实现互动功能。
【超强接入】
行业主流厂商IPC接入和标准onvif接入

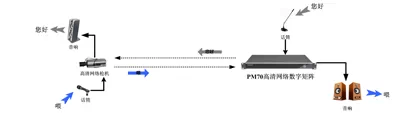

【语音对讲】
配套红苹果对讲设备，实现前后端之间的监听、对讲功能；
【DVI-I输入端口】
设备支持DVI-I信号输入，支持电脑信号、会议设备的接入；
【报警联动】
配套第三方报警主机厂家，实现图像、声光等报警联动功能

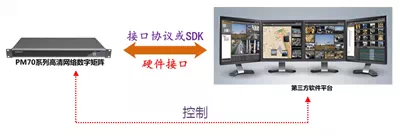

【提供第三方设备接入端口】

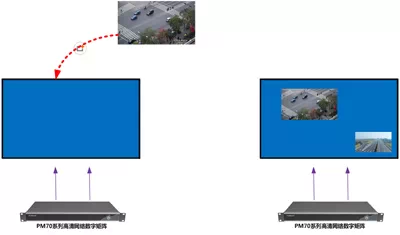

【任意开窗功能】
输出通道支持任意开窗显示
【产品端口介绍】
【正面】

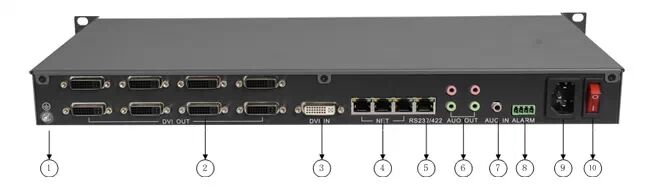

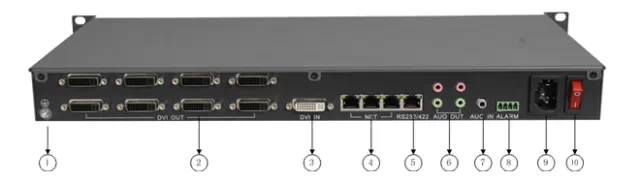

【背面】
① 输出端口 DVI-I:支持DVI-D和VGA(RGBHV)输出，支持大屏信息查询；
② 输入端口 DVI-I:支持DVI-D和VGA(RGBHV)输入：
③ 网口(RJ45)：千兆网口；
④ 通讯端口（RJ45）：RS422/RS232通讯端口；
⑤ 音频输出：Ф3.5 耳机插座；
⑥ 音频输入：Ф3.5 耳机插座；
⑦ 报警输出：报警开关量输出端口，提供2路开关量信号；
⑧ 电源接口和开关：AC 110~220V电源端口

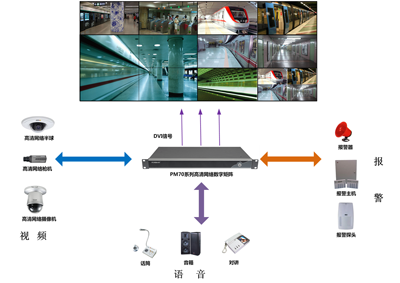

【PM70 平台系统拓扑图】
【产品亮点】
具备系统集成能力的纯硬件高清数字平台；
支持标准ONVIF接入和行业主流厂商IPC接入能力；
具备强大的图像管理功能；
内嵌人机互动引擎具备良好的用户体验；
单设备最大支持8屏拼接，可级联扩展到72屏拼接；
支持1路DVI / VGA / YPbPr数字信号输入；
支持8路DVI-I视频输出；
支持视频输出分割显示，实现
规格与参数 | |
接口参数 | |
DVI输入 | 1路，DVI-I，支持DVI/VGA/YPbPr信号输入；可选不同型号满足8路DVI信号输入 |
DVI输出 | 8路，DVI-I，支持DVI/VGA信号输出； 支持大屏信息查询；可选不同型号满足4路DVI信号输出 |
以太网 | 3路，100M/1000M自适应RJ45以太网口； |
音频输入 | 1路，采用Ф3.5耳机插座； |
音频输出 | 4路，采用Ф3.5耳机插座； |
报警输出 | 2路，报警开关量输出，采用3.81连接器； |
RS232/RS422 | 1个RS232及1个RS422接口，采用RJ45连接； |
视频参数 | |
网络视频解码 | H.264、MPEG4； |
网络视频输入 | 1080P、720P、D1； |
DVI输入分辨率 | 1024×768P@60Hz、1280×720P@60Hz、 1920×1080P@60Hz、1920×1080I@60Hz、 1920×1080P@50Hz、1920×1080I@50Hz； |
DVI输出分辨率 | 1024×768P@60Hz、1280×720P@60Hz、 1366×768P@60Hz、1920×1080P@60Hz；； |
视频解码显示 | 单机最大支持16路1080P@30Hz、36路720P、 64路D1解码显示； 1080P@50Hz、1080P@60Hz、200～500万单机支持4路，最大路数根据实际测试情况； |
大屏拼接显示 | 单机支持8屏任意拼接显示，多设备级联最大支持72屏拼接； |
单屏分割显示 | 分别支持4、9、16分屏； 1080P最大支持4分屏显示，720P最大支持9分屏显示；D1最大支持16分屏显示； |
OSD信息 | 支持中英文字符叠加； 支持时间显示，支持Monitor、win号显示； 支持标题叠加，单屏最大支持16标题叠加，每标题最大支持20个字符； 支持告警信息显示； |
音频参数 | |
音频编解码 | 支持G.711、G.726、ADPCM音频编解码； |
开启/静音 | 可全局设置，可单通道快捷操作； |
音频输入 | 支持1路音频编码，可启用和关闭音频输入； |
音频切换 | 4路输出任意切换； |
广播/对讲 | 支持单路音频对讲； 在同一局域网内支持区域广播； 同一局域网内支持全区域广播； |
管理及维护 | |
基本应用 | 多用户登陆/注销，最大支持72用户同时在线； 支持视频切换及控制； 支持分割显示模式操作； 自动巡检，方案设置及调用； 支持存储视频回放显示； |
系统管理及配置 | 支持WEB配置、配置信息导入/导出； 提供协议接口，可通过客户端或平台对设备进行管理和配置； 权限分配和权限管理； |
系统维护 | 系统日志； 故障检测及报告； 支持在线升级； |
其它 | |
平台对接 | 支持平台对接； |
系统级联 | 最大支持9台设备级联，可实现72屏幕拼接应用； |
系统联网 | 通过平台，最大支持3级联网应用； |
时间同步 | 具备内部RTC功能，多设备级联支持时间自动同步功能； 提供标准接口，可与系统内时间服务器同步； |
报警输入 | 支持网络报警信息接入； |
报警输出 | 可提供2路报警开关量输出和网络报警输出； |
报警处理 | 可提供多种报警事件处理模式； |
屏幕控制 | 提供屏幕控制接口，可实现大屏控制； |
屏幕最佳分辨率识别 | 支持主流大屏最佳分辨率识别； |
最大解码延时 | 250ms |
设备功耗 | ＜100W |
设备工作温度 | 0～55℃； |
设备工作湿度 | 10%～90%； |
机械结构 | 1U标准结构设计； |
Ø 网络高清解码上墙显示管理； Ø 支持语音功能，可实现监听、广播、对讲等应用需求； Ø 低成本全网络可视听化解决方案； Ø 多设备级联可实现大规模网络解码上墙显示应用； Ø 可实现分布式节点应用及系统统一管理和维护； Ø 可实现少量非网络高清视频接入； Ø 提升对IPC的兼容能力，可支持200万以上IPC的接入和解码显示； Ø 支持单画面显示、分割显示、拼接显示、混合显示等多种显示应用； Ø 简捷的操作界面，完善的功能应用； Ø 提供标准的第三方接入接口，完善系统集成能力； Ø 带有报警处理功能； Ø 标准1U外观，装配、连接简单； | |
系统应用
