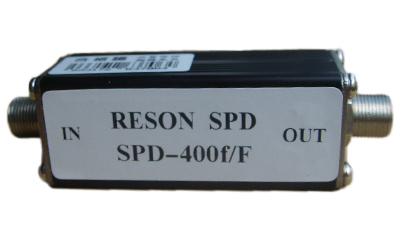

单路视频信号防雷器
产品类别
|
产品型号 |
典型应用系统 |
|
CoaxB-CCTV |
单路视频信号 |
|
CoaxB-CCTV/8 |
8路视频信号 |
|
CoaxB-CCTV/12 |
12路视频信号 |
|
CoaxB-CCTV/16 |
16路视频信号 |
技术参数
|
名称 |
视频信号防雷器 |
|||
|
型号 |
CoaxB-CCTV |
CoaxB-CCTV/12 |
CoaxB-CCTV/16 |
|
|
额定电压 |
15V |
|||
|
标称通流容量 （8/20μs） In |
5KA |
|||
|
最大通流容量（8/20μs）Imax |
10KA |
|||
|
1KV/μs时 电压保护级别 Up |
≤90V |
|||
|
响应时间 Ta |
≤10ns |
|||
|
典型适用系统 |
有线电视,卫星,监控信号 |
|||
|
插入损耗 Ae |
≤ 0.3dB |
|||
|
最大容许功率 |
300W |
|||
|
工作温区 |
-25℃/+85℃ |
|||
|
适用传输阻抗R |
50/75/93Ω |
|||
|
尺寸大小 |
63*25*25mm |
321*221*44mm |
321*221*44mm |
|
|
接口形式 |
BNC F/F |
BNC 12口 |
BNC 16口 |
|
|
外壳材料 |
铝合金材料 |
钢材 |
||
|
结构设计 |
整体式 |
19’机架式 |
||
产品安装：
1、本产品安装于视频信号通道和被保护设备之间，输出端与被保护设备相连。
2、所有接线必须牢固及可靠电气联接。
3、防雷接地应符合防雷规范要求，接地线尽量做到短而直，且接地电阻应小于10Ω。接地线≥2.5mm

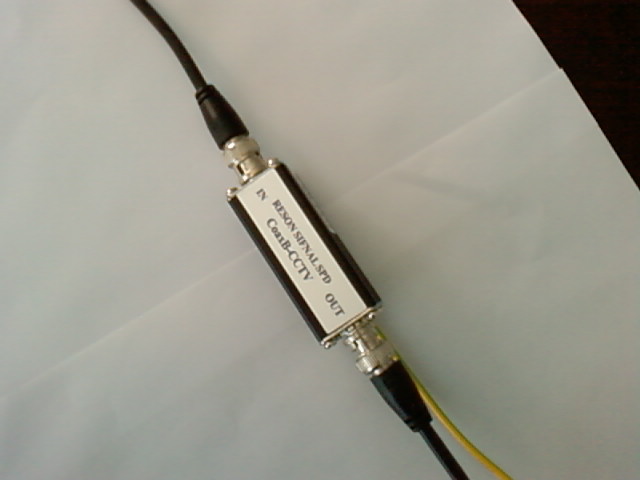

实物接线图
