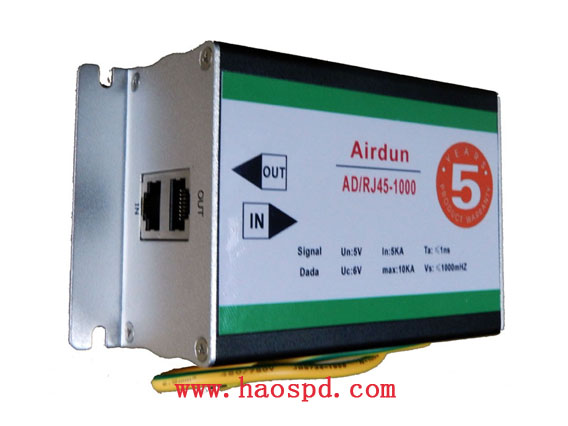

千兆网络信号防雷器
【品名】 千兆网络防雷器【品牌】Airdun（艾尔盾）
【型号】AD/RJ45-1000
千兆网络防雷器产品应用：
Airdun（艾尔盾）AD/RJ45-1000 千兆(1000M)网络防雷器(千兆网络电涌保护器)依据 IEC61000-4-5及 GB 18802.1-2002,GB 188022.2-2004 标准设计，该产品用于LPZ2- LPZ3分区界面的RJ45接口上，保护1000M以太网计算机、服务器、交换机、路由器等网络设备；适用于六类布线系统的SWITCH、HUB、ROUTER和计算机等网络设备的雷击或其他电涌保护。可广泛应用于办公和工业场所网络综合布线及类似用途的数据通讯系统中，如1000M以太网、ATM、ISDN、VoIP网络系统等。
千兆网络防雷器技术参数：
名称 千兆网络信号防雷器
型号 AD/RJ45-1000
标称电压Un 5V
最大持续工作电压Uc 8V
额定电流IL 500mA
C2总标称放电电流In( 8/20μs ) L-PG 5kA
C2线-地间最大放电电流Imax( 8/20μs ) L-PG 10kA
C2 IN时电压保护水平UpL-L ≤15V
C2 IN时电压保护水平UpL-PG ≤90V
插入损耗 Ae ≤0.2dB
最大传输速率 Vs 1000MHz
响应时间 tA ≤1ns
保护芯线 1、2、3、4、5、6、7、8
保护等级 IP 20
输入/输出接口 RJ45
安装方式/保护线路 串联/单路
外形尺寸 82×38×25mm
外壳材料 屏蔽铝合金
工作温区T 温度-25—+80℃；湿度≤95%(25-30℃)
测试标准 GB 18802.1-2002,GB 188022.2-2004
千兆网络防雷器原理及尺寸图：
