鑫日升H-520A高清单兵背负式cofdm双向语音无线图传
H-520A高清单兵式双向语音无线视频传输系统，采用COFDM（Coded Orthogonal Frequency Division Multiplexing：编码正交频分复用）调制技术，具有传输频带窄和很强的抗多径干扰能力，能够实现非视距（NLOS）、高速运动情况下拍摄并实时传输高质量图像。双向对讲功能，使现场指挥更具灵活性。 系统采用H.264数字视频编码标准，输出高清HD1080P画质，分辨率达1920*1080（向下兼容1080I、720P、480P及标清）。
广泛应用于军事侦察、边防巡逻、公安（含消防、森林消防、交警）、人防应急、水利防汛、环保监控、电力巡查、铁路抢险、海事执法、城管执法、工地/码头/油田监控、电视转播、卫生防疫等或突发事件应急指挥。适合城区内、海上、山地等多种复杂地理环境下的视频实时移动传输。 适用于单兵～移动监控车，单兵～指挥监控中心。
一、技术指标：

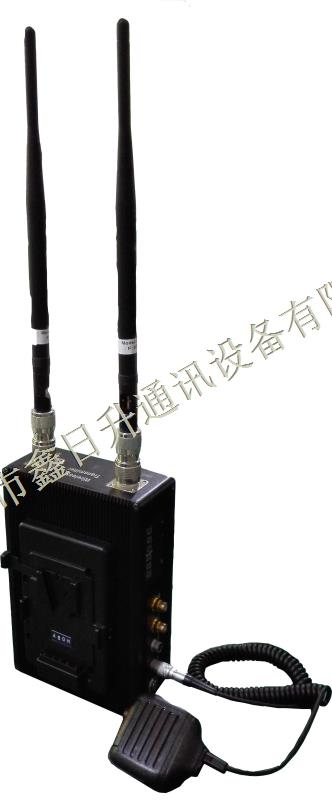

发射机
工作频率 300MHz～4400MHz频率订制
语音频率 150～240MHz频率订制
射频功率 1～5W可调
FEC 1/2，2/3，3/4，5/6，7/8
保护间隔 1/32，1/16，1/8，1/4
信道带宽 2/2.5/4/8MHz
码流 2Mbps～12Mbps
时延 ≤300ms
误码率 ≤10-6
音视频压缩格式 H.264
传输距离 空对地>70公里；海面>30公里；城区>3公里；郊区>10公里
音视频接口 1路HDMI，1路AV， 1路语音对讲接口
图像清晰度 HD1080P，向下兼容1080I、720P、480P及标清
图像帧率 24、50、60帧/秒，兼容其它帧率
电源 DC14.4V，广电专用电池 SONY V型扣
尺寸规格 210*131*55 不含电池 重量 1.6kg，不含电池

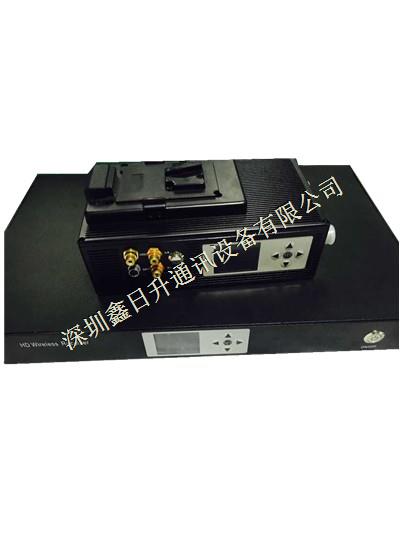

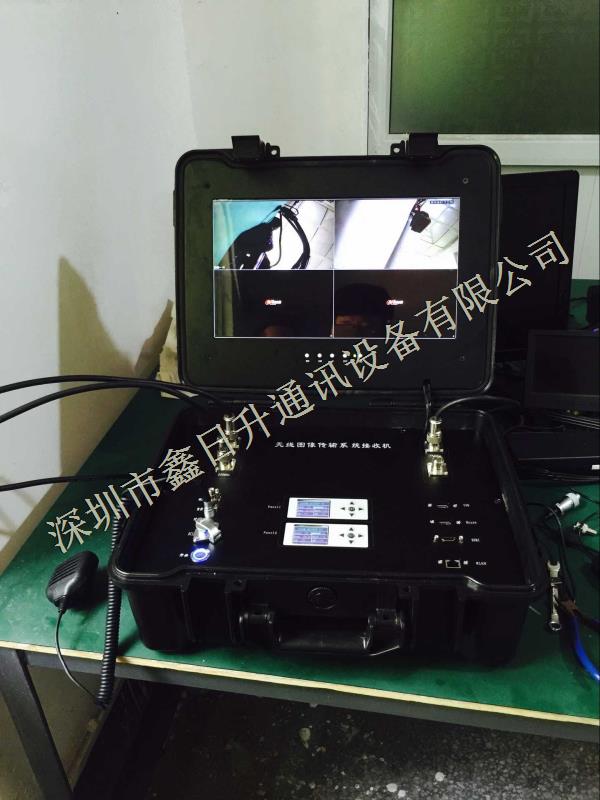

接收机
工作频率 300MHz～860MHz 频率订制
语音频率 150～240MHz 频率订制
信道带宽 2/2.5/4/8MHz
灵敏度 2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm
接收技术 空间分集技术 接收极化 垂直极化，双天线接收
音视频解压格式 H.264
音视频接口 1路HDMI/HD-SDI ， 2路BNC接口 ，1路语音对讲接口
图像清晰度 HD1080P，向下兼容1080I、720P、480P及标清
图像帧率 24、50、60帧/秒，兼容其它帧率
电 源 AC220V/DC12V
尺寸规格 480*280*45mm， 1U机箱
重 量 4Kg
