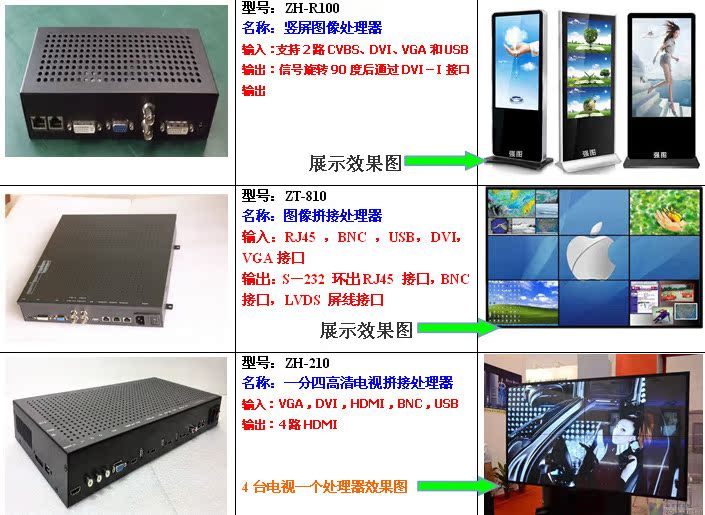

厂家批发congphi竖屏拼接器方案，处理器 军工品质
图像旋转器｜竖拼接拼｜ZH-R100|90度旋转
ZH-R100竖屏图像处理器采用高像处理，支持2路CVBS、DVI、VGA和USB各一路输入，将输入的信号旋转90度后通过DVI－I接口输出，以满足于特殊场合的竖屏显示需要。
一、规格
外观尺寸462.5*210*43.1
输入电压DC 5V/3A
功率≤15W
工作温度0－65℃。
工作温度5～95％RH 。
装箱清单ZH－R100*1，遥控器*1，5V电源适配器*1，合格证*1，说明书*1。功能说明
二、接口
输入、输出
| RS－232 | 控制软件采用RS－232协议RJ45接口。 |
| POWER | 5V/3A电源适配器 |
| DVI－D | 支持市面最高版本V1.3，全面支持SVGA/XGA/WXGA/WUXGA |
| VGA | D－sub 15针接口,全面支持SVGA/XGA/WXGA/WUXGA。 |
| CVBS*2 | 2路视频输入BNC端子, 支持PAL/NTSC/SCAM 全制式。 |
| USB | 升级固化软件，可以播放图片和音视频文件。音频支持：MP3、WMA等， 图片支持BMP、JPG、GIF等，视频支持：MPG1/2/4，RM，RMVB，MKV，VO B等常格式，支持1080P全高清视频播放。 |
| DVI－I | 支持DVI－I的数字加模拟信号输出。 |
| RS-232 | 输出1路RS－232 等同的RJ45接口，方便数量较多时的拼接和可靠性。 |
三、按键说明
功能 | 说明 |
POWER | 开机/待机 |
LEFT | 音量－/向左选择 |
RIGHT | 音量+/向右选择 |
MENU | 主菜单 |
DOWN | 向下选择 |
UP | 向上选择 |
SOURCE | 输入信号源选择 |

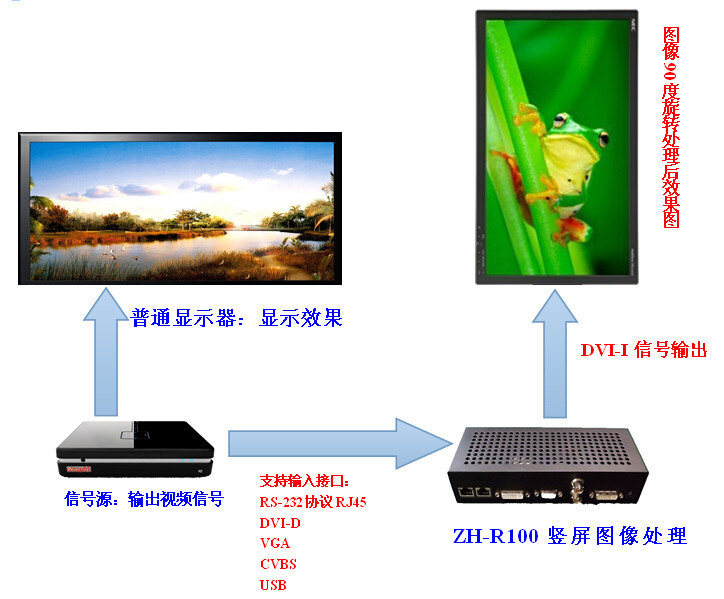

2、竖屏效果显示图
四、使用方法
将ZH-R100竖屏图像处理器（以下简称机器）接上所配电源适配器，将机器
电源开关打开，机器进入自检状态，网口LED会进行自检显示。自检过程为：
网口通电时亮绿灯，自检时亮黄灯，自检完成后处于正常工作状态时常亮绿
灯。
正常工作后接入任何信号，即输90度旋转图像。

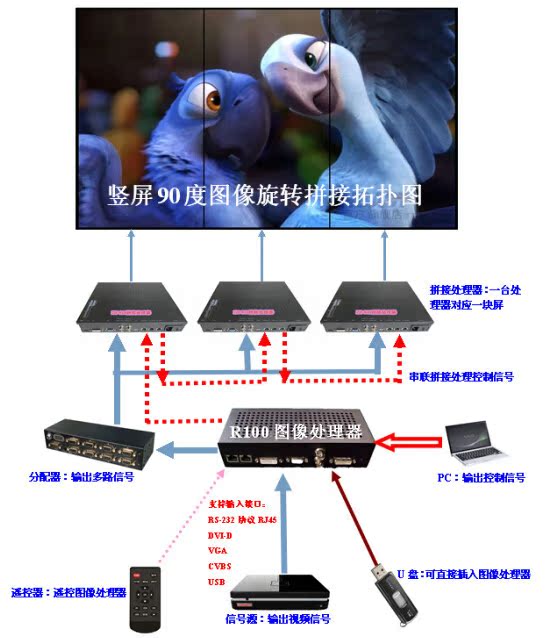

三块竖屏拼接效果展示图
