浩泰防雷型单路视频传输器/双绞线视频传输器/单路双绞线收发器
品牌: 浩泰
型号: HT801AT
质保年限: 5年
温馨提示:单路可以跟多路搭配使用,无源可以跟有源搭配使用,所以这只是发射器的单台价格。我们还有四路,八路,十六路和三十二路无源有源传输器系列,实力厂家!
浩泰以技术为本,质量过硬,可以根据客户需求定制产品!
产品售后服务:
7天内包退,一个月内包换、三年保修、终身维护!!!
浩泰品质,信用承诺!
采用拥有自主知识产权的低压钳位实时图像传输防雷击技术消除同类产品高电压或雷击防护作用时瞬间图像变暗甚至图像丢失的缺陷 网站首页产品展示有源双绞线视频传输器HT801AT HT801BT 单路有源双绞线视频发送器 |
|
单路有源双绞线视频发送器 |
|
| 产品概述 |
|
HT801AT
| HT801BT
| HT801T系列单路有源双绞线视频发送器采用高品质广播级250MHz@-3dB带宽视频集成电路,将视频信号(或音频信号)转换为适合于在普通五类非屏蔽双绞线上传输的差分平衡信号,抗共模干扰和传输效果好,可应用于视频监控、小区对讲、视频会议等场合,可同时在一条八芯五类双绞线上传输四路视频信号或视频音频数据电源共缆传输,双绞线传输简化了布线工程,节省线材用量。
HT801T系列产品均采用可拆卸的镙丝端子供电,因而支持电源多点并接及发送器POE方式供电。HT801T和HT801R配合全面支持高达800线以上的高清摄像机视频信号传输。HT801AT为BNC母头-镙丝端子接口,采用滑动开关调节增益和清晰度,金属机壳,传输距离为100-1600米,HT801BT采用拨码开关方式控制,传输距离为调节型100-1600米。
|
产品型号 |
|
性能指标 |
250MHz@-3dB带宽视频集成芯片 整机频率响应DC-8MHz 整机微分增益(DG):小于0.3%/NTSC 整机微分相位(DP):小于0.35°/NTSC 共模抑制比大于89dB 通道隔离度:68dB@1MHz 放大电路:直流型耦合放大 线路回损:大于22dB 阻抗:BNC-F端口75Ω 接线端:镙丝口或RJ45口 100Ω 与发送器配合传输距离 与无源发送器:0-800米 与有源发送器:300-1600米 供电电压:DC 12-24V/500mA 三级防雷、防浪涌、防静电 6,000V 1.2μS x 50 μS/ (ANSI/IEEE 587 C62.41 B3.) 3,000 V 8μS x 20 μS 接地端子接入大地 工作温度:-10℃-70℃ 储藏温度:-30℃-70℃ 适用NTSC,PAL,SECAM,CCIR制式 安装尺寸: 62*36*24mm - HT801AT 94*84*22mm - HT801BT
|
产品功能 |
采用广播级视频集成电路平衡传输,75-100欧姆阻抗匹配 单根非屏蔽双绞线实时点对点平衡传输单路视频或音频信号 优异的大于89dB-CMRR,较高的抗共模干扰抑制能力 使用CAT5/5E或以上规格非屏蔽网线,成本低、布线灵活 即插即用,无需任何操作系统限制,无需软件安装调试 无需TCP/IP设置,无需防火墙、无安全漏洞隐患、无需软件升级 一对有源双绞线收发器最远传输视频信号300-1600米 与无源双绞线视频传输器 (HT901_4_8_16P) 配合,最远传输1000米 与有源双绞线视频接收器 (HT801R) 配合,最远传输视频信号1600米 支持即插即用、支持电源-视频端口热插拨、无需软件设置和维护 人性化增益均衡固定拨码开关设计,简化电位器调节的繁琐调试 内置瞬态、浪涌抑制、抗静电、三级防雷保护电路 内置空余双绞线对、地回路串扰抑制电路 广播级视频1分2双屏分配输出 (HT801AR-2 HT801BR-2) 视频+POE电源(+12V或AC24V)共缆传输 - HT801T-P (金属机壳) 金属机壳防老化,体积小、重量轻 24X7X365 全天侯工作,性能稳定可靠
|
工程应用示意图 |

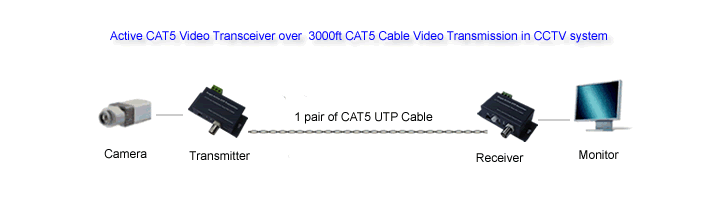

滑动开关电位器-细型型有源视频双绞线传输器传输示意图
4档位拨码开关 -工程型有源视频双绞线传输器传输示意图
|
双绞线连接方法和工程注意事项 |
双绞线视频传输器采用业界标准的EIA/TIA-568B接线方法,其接线次序分别为: 白橙/橙/白绿/蓝/白蓝/绿/白棕/棕 要求采用5类或超5类铜质非屏蔽双绞线,接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。
|
数据手册 |
迷你式有源双绞线传输器HT801ATR使用说明(中文)下载(English Download) HT801AT HT801BT HT801AR HT801AR-2 HT801BR HT801BR-2 [中文手册] [English] |
相关产品 |
HT901P 单路无源双绞线视频传输器 - 垂直型 HT901BP 单路无源双绞线视频传输器 - 带线型 HT901HP 单路无源双绞线视频传输器 - 水平型 HT9011PV 单路无源双绞线视频电源传输器 -POE型 HT904P 04路无源双绞线视频传输器 - 密封防水型 HT908MP 04路无源双绞线视频传输器 - 金属机壳型 HT908P 08路无源双绞线视频传输器 - 密封防水型 HT908MP 08路无源双绞线视频传输器 - 金属机壳型 HT916MP 16路无源双绞线视频传输器 - 金属机壳型 HT932MP 32路无源双绞线视频传输器 - 金属机壳型 HT801AR 100-1000米单路有源双绞线发送器-金属机壳型 HT801BR 100-1600米单路有源双绞线发送器-金属机壳型 HT801AR-2 100-1000米1进2出有源双绞线发送器-金属机壳型 HT801BR-2 100-1600米1进2出有源双绞线发送器-金属机壳型 HT804BT 100-1600米04路有源双绞线发送器-金属机壳型 HT808BT 100-1600米08路有源双绞线发送器-金属机壳型 HT804AR 100-1000米04路有源双绞线接收器-金属机壳型 HT804AR-2 100-1000米4进8出有源双绞线接收器-金属机壳型 HT804BR-2 100-1600米4进8出有源双绞线接收器-金属机壳型 HT808BR 100-1600米08路有源双绞线接收器-金属机壳型 HT816BR 100-1600米16路有源双绞线接收器-金属机壳型
|
