消防部队车辆进出管理系统
一、 系统意义
1) 远距离感应，实现车辆不停车快速进出消防队园区
2) 实时监控车辆出入状态，并提供实时告警信息通知，确保消防车辆安全
进出和消防车辆统计
3) 消防车辆自动识别，自动核放，免除了人工干预，避免人为操作漏洞 4) 设置安全时间段，在非规定时间段消防车辆外出后台启动报警，确保消
防车辆安全

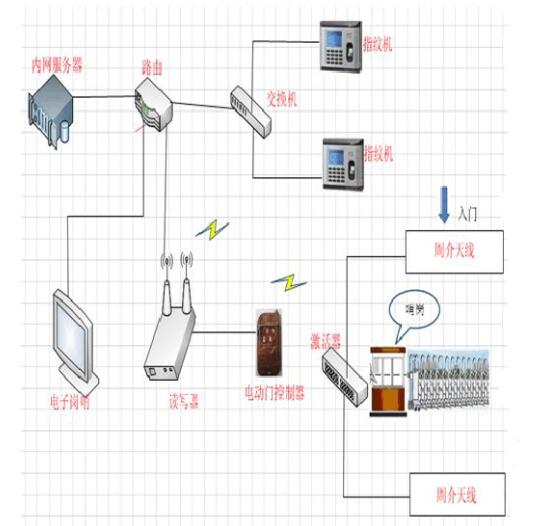

二、 系统架构及方案阐述
消防部队车辆进出管理系统是根据消防队管理的实际情况与需求特点，开发的一整套管理系统，采用双频半有源RFID技术，从调度派车到车辆进出监控以及车辆维护系统来完成，具有先进、可靠、安全、方便、快捷等特点，使车辆管理的各项工作更具条理性，从根本上有效的解决了消防车辆管理的难题，从而提高消防车辆管理水平。
2.1 方案阐述

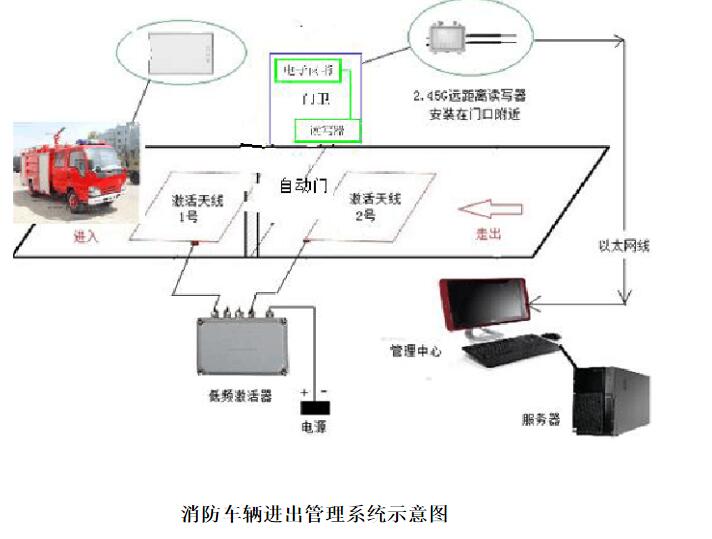

激活器安装在门卫室或周边，引出两路125K线圈；分别是1号激活天线和2号激活天线，当带有双频电子标签的车辆进入单位大门时，距离1号激活天线1-3.5米的范围时，低频激活器就会发出电磁波就会被双频电子标签接收到，低频电子标签接收到电磁波携带的能量并将2.4G有源电子标签激活，有源电子标签被激活后，将电子标签本身的ID信息及激活器的ID以一定速率发送给阅读器，阅读器收到双频电子标签发出的射频信号及激活器的IP并通过485或者TCP/IP接口传递给后台；随着车辆逐步进入到大门内侧时，激活器携带的电磁波能量逐渐减弱直至不能再激活人员双频电子标签，而B 激活器开始激活车辆电子标签，电子标签被激活后将电子标签本身的ID信息及激活器的IP以一定速率发送给阅读器，阅读器收到双频电子标签发出的射频信号及激活器的IP并通过485或者TCP/IP接口传递给后台，后台根据低频激活器读取的先后顺序及不同的激活器天线的ID编号做出判断；
三、 相关硬件介绍
1) RW-R801型工业级全向读写器
识别距离 ： 0 ～ 100米半径
识别速度 ： 200 公里 / 小时
识别能力 ： 同时识别500张以上的标签
识别角度 ： 全向 极化方式 ： 垂直极化
增 益 ： 5dBi 接收32级可调、发射4级可调
工作频段 ： 2.4 GHz ～ 2.4835 GHz
功耗标准 ： 工作功率为毫瓦级
通信机制 ： 基于 HDLC 时分多址和同步通信机制
抗干扰性 ： 频道隔离技术，多个设备互不干扰
安 全 性 ： 加密计算与安全认证，防止链路侦测
接口标准 ： RS232、RS485、Wiegand26、RJ45、TTL、WiFi等可选
扩展I/O ： 开关量信号输入与输出各2路(可选) 电源标准 ： DC 7.5～12V 500～1000mA
封装特性 ： 铝合金外壳封装
可 靠 性 ： 防雷防冲击，满足工业环境要求
尺 寸 ： 110×100×28mm(不含天线)
重 量 ： 0.22kg
安装方式 ： 螺栓固定或钉牢、捆绑

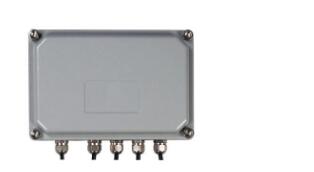

2) RW-R750型低频激活器
激活范围 ： 标配2组棒状天线，每组0 ～ 3.5米半径；最大可扩展识别范围到1000m2
激活速度 ： 最大400 公里 / 小时通过时可被激活
激活能力 ： 同时激活500张以上的标签
激活角度 ： 全向 中心频率 ： 125KHz
抗干扰性 ： 采用时分多址技术，多设备互不干扰
穿透能力 ： 低频波长2500m可完全穿越人体和墙体
标准接口 ： TTL、RS485接口
电源标准 ： DC 7.5～18V 1000～3000mA
工作温度 ： -40～+85℃
封装特性 ： 铝合金外壳封装
可 靠 性 ： 防水防冲击，满足工业环境要求
尺 寸 ： 148×98×45 mm(未包括外置天线)
重 量 ： 0.55Kg
安装方式 ： 吸顶、挂壁或地埋等安装方式
3) RW-T700型双频电子标签
识别距离 ： 120米内可调
识别速度 ： 200 公里 / 小时
识别能力 ： 具备200张/秒的防冲突性能
识别方式 ： 全向识别
工作频段 ： 2.4 GHz 、有源125KHz
通讯速率 ： 250K、1M、2M b/s可选
通信机制 ： 基于 HDLC 时分多址和同步通信机制
抗干扰性 ： 频道隔离技术，多个设备互不干扰
安 全 性 ： 加密计算与安全认证，防止链路侦测
读写功能 ： 176B或1KB存储空间（可选）
防拆功能 ： 防拆报警功能（可选）
功耗标准 ： 平均工作功率为微瓦级
电池配置 ： 扣式锂锰电池，容量246mAh
使用寿命 ： 1~5年左右
电压检测 ： 电压低于预设值时告警
封装特性 ： ABS磨砂材质，抗高强度跌落与振动
环境特性 ： 工作温度－40℃ ～85℃ 工作湿度＜95％
可 靠 性 ： 防冲击，满足工业环境要求
外 形 ： 小方块型，可提供OEM定制服务
尺 寸 ： 35×28×5mm
重 量 ： 12g
