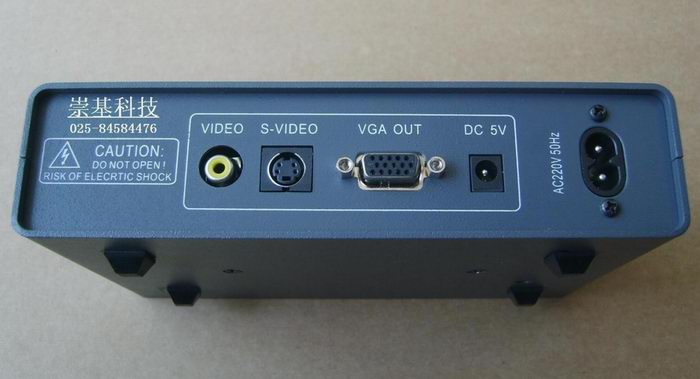

视频( S端子)-VGA信号转换器
视频( S端子)-VGA信号转换器
产品型号：CJ-DV/VGA201
产品简介： 1路复合视频与S－复合视频输入、1路VGA输出，专用于将隔行扫描的视频信号转成高质量、高分辨率、高刷新频率的计算机图像信号的视频解码倍线器。本产品采用16bit量化、数字影像处理、数字拉伸、运动补偿等最新数字技术，将来自于DVD、摄像机等隔行扫描的视频信号与S－复合视频解码倍线成VGA、SVGA、XGA、SXGA高分辨率逐行显示信号。隔行扫描的视频信号经DV-G01解码倍线器后，图像分辨率和场频均得到了提高，使图像更为细腻清晰，消除了闪烁现象，大大提高了图像质量。该设备可用于拼接投影系统中作为视频信号的格式转换，也可以作为RGB显示设备的视频输入接口等。
南京崇基信息科技有限公司：025-84584473,84584476,84584479Fax 。
产品特点：
采用飞利浦专用数字视频处理芯片，性能可靠；
采用飞利浦专用数字视频处理芯片，性能可靠；
数字视频处理方式：16bit 4：2：2广播级；
自动适应NTSC和PAL制式，支持世界所有影像信号标准：NTSC，PAL，SECAM；
倍频扫描转换从15.75KHz至31.5KHz供NTSC系统使用,15.625KHz至31.25KHz供； PAL/SEAM系统使用具有还原3:2折叠（2/3 pull down）视讯倍频侦测转换功能处理影片格式；
自动适应NTSC和PAL制式，支持世界所有影像信号标准：NTSC，PAL，SECAM；
倍频扫描转换从15.75KHz至31.5KHz供NTSC系统使用,15.625KHz至31.25KHz供； PAL/SEAM系统使用具有还原3:2折叠（2/3 pull down）视讯倍频侦测转换功能处理影片格式；
3D自适应动态补偿电路，使运动画面更流畅；
采用3D数字梳状滤波器，无论是Y+C输入还是CVBS输入都一样清晰；
精确的YUV TO RGB转换矩阵，彩色还原准确；
数字黑电平扩展和亮度增强处理，画面层次更丰富；
多帧平均+中值滤波降噪模式，信噪比提高15-20dB；
Video或S-Video输入时，内置数码降躁，使信躁比提高10-15dB；
采用3D数字梳状滤波器，无论是Y+C输入还是CVBS输入都一样清晰；
精确的YUV TO RGB转换矩阵，彩色还原准确；
数字黑电平扩展和亮度增强处理，画面层次更丰富；
多帧平均+中值滤波降噪模式，信噪比提高15-20dB；
Video或S-Video输入时，内置数码降躁，使信躁比提高10-15dB；
断电自动保存当前视频设置，全3.3V设计，功耗更低；
即插即用功能，无需安装任何软件，使用方便；
全铝机箱，保证更好的抗干扰及电磁屏蔽兼容性；
全铝机箱，保证更好的抗干扰及电磁屏蔽兼容性；
技术参数及指标：
输入接口： RCA莲花接口(复合视频)、S-视频
输出接口： HD15PIN（VGA）
视频带宽： ≥5.8MHz
RGB带宽： ≥280MHz
分辨率支持： 640x480@75Hz， 800x600@75Hz， 1024x768@75Hz， 1280x1024@75Hz， 1366x768@60Hz， 1440x900@60Hz, 1680x1050@60Hz
输入电平： 0.5Vp -2.0Vp-p
阻 抗： 75Ω
输出电平： 0.7Vp - 2.0Vp-p
信噪比(S/N)： ≥72dB
规格：
电 源： 采用双电源设计，交流220v或者直流6V，1.5A
重 量： 0.5 (kg)
平均故障间隔时间：50,000小时
输入接口： RCA莲花接口(复合视频)、S-视频
输出接口： HD15PIN（VGA）
视频带宽： ≥5.8MHz
RGB带宽： ≥280MHz
分辨率支持： 640x480@75Hz， 800x600@75Hz， 1024x768@75Hz， 1280x1024@75Hz， 1366x768@60Hz， 1440x900@60Hz, 1680x1050@60Hz
输入电平： 0.5Vp -2.0Vp-p
阻 抗： 75Ω
输出电平： 0.7Vp - 2.0Vp-p
信噪比(S/N)： ≥72dB
规格：
电 源： 采用双电源设计，交流220v或者直流6V，1.5A
重 量： 0.5 (kg)
平均故障间隔时间：50,000小时
