音视频矩阵切换器

音视频矩阵切换器

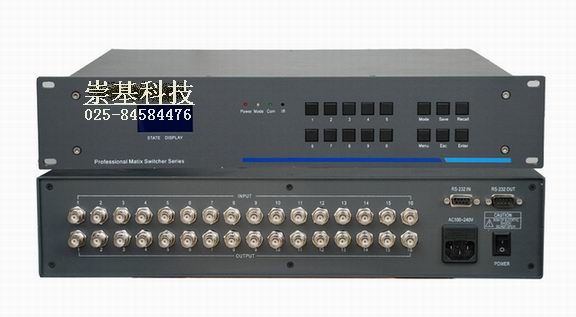

典型产品型号：CJ- MTAV16×16

产品简介： CJ-MTAV系列矩阵切换器为AV一体式、分体式视音频交叉点式矩阵切换器。系列内每种型号包括视频单元（VIDEO UNIT）和音频单元（AUDIO UNIT）两种模块。模块之间通过RS-232通信连接，可构成单视频、单音频、视频-单声道音频、视频-立体声音频等多种模式。每个模块可设置设备地址，通过地址区分可分别控制一个系统中多台设备。该系列产品广泛的用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

南京崇基信息科技有限公司：025-84584473,84584476,84584479Fax 。

产品特点：

兼容复合视频、S－视频、分量视频、HDTV、RGsB
  超宽带技术设计，100M视频带宽
  采用大尺寸显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
  控制方式：面板、RS-232、红外遥控（选配）、RS-485（选配）、NET网络控制（选配），能与第三方控制设备实现远程控制和智能控制。
  视频和音频信号可同步切换，也可分开单独进行切换
  通过设置设备地址1-255，可使用同一COM口级联控制最多255台矩阵设备
  切换状态液晶显示，可以从显示屏上直接看到当前的切换状态
  DPTECH专业控制软件，可控制矩阵切换、自动循环、定时切换等,多组宏操作和预置调用、储存功能，可以进行多个输出或全部输出的同时切换
  更快的通道切换速度，切换延时≤100ns
  可机架安装的标准机箱
  多组全局预置，掉电自动保存

MTAV系列(音视频)产品型号：
CJ-MTAV-4*4 ,CJ- MTAV-8*4 ,CJ- MTAV-8*8 ,CJ- MTAV-16*4 ,CJ- MTAV-16*8
,CJ-MTAV-16*16 ,CJ- MTAV-24*8 ,CJ- MTAV-24*16 ,CJ- MTAV-24*24 ,CJ- MTAV-32*8 ,CJ-MTAV-32*16 ,CJ- MTAV-32*24 ,CJ- MTAV-32*32 ,CJ- MTAV-48*16 ,CJ- MTAV-48*32 ,CJ-MTAV-48*48 ,CJ- MTAV-64*16 ,CJ- MTAV-64*32 ,CJ- MTAV-64*64 ,CJ- MTAV-96*16 ,CJ-MTAV-96*32 ,CJ- MTAV-96*48 ,CJ- MTAV-96*96 ,CJ- MTAV--128*16 ,CJ- MTAV-128*32 ,CJ-MTAV-128*64 ,CJ- MTAV-128*128 ,CJ- MTAV-192*64 , 其他型号设备均可定制。

MTV系列(单视频)产品型号：
CJ-MTV-8*8 ,CJ- MTV-16*8 ,CJ- MTV-16*16 ,CJ- MTV-32*16 ,CJ- MTV-32*32 ,CJ-
MTV48*16 ,CJ- MTV-48*48 ,CJ- MTV-64*16 ,CJ- MTV-64*32 ,CJ- MTV-64*64 ,CJ-
MTV-96*32 ,CJ- MTV-96*96 ,CJ- MTV-128*16 ,CJ-MTV128*32 ,CJ- MTV-128*64 ,CJ-
MTV-128*128 ,其他型号设备均可定制。

技术参数及指标:
视频
增    益： 0 dB
带    宽： 150 MHz（-3dB），满载
通道串扰： -50 dB@10 MHz
亮度色度干扰： <-80 dB@1 kHz，满载
微分相位误差：最大 0.1 度，RL=150 Ω
微分增益误差：最大 0.1%，RL=150 Ω
典型传输延时： 80 ns@2 V p-p，RL=150 Ω
典型切换速度： ≤100 ns
切换类型：场消隐期间切换
信号类型：复合视频
视频输入
接    口： BNC或者RCA
最小/最大电平：模拟信号：0.5 V～2.0 Vp-p（无偏置电平）
额定电平： 1.0 Vp-p
阻    抗： 75 Ω
回波损耗： -30 dB@5 MHz
最大直流偏置： 1.5V
切换类型：音视频同步/异步切换
视频输出
接    口： BNC或者RCA
最小/最大电平：模拟信号：0V～2.0 Vp-p（根据输入信号而定）
额定电平： 1.0 Vp-p
阻    抗： 75 Ω
回波损耗： -30 dB@5 MHz
直流偏置： ±5 mV输入无偏置电平
切换类型：音视频同步/异步切换
控制种类
串行控制接口： RS-232, 9针COM连接口
波特率： 2400,4800,9600,19200
控制协议： 8位；1个停止位；无奇偶校验位
串行控制口结构： 2=TX，3=RX，5=GND
以太网控制接口： RJ-45 母接口（可选控制接口配件）CAT-5 交叉网线（选配）
以太网控制协议： TCP/IP
以太网控制速率： 10 M 或 100 M，全双工或半双工
红外线遥控器：选配
PC 控制程序： DPTECH Matrix
规格
电    源：交流85V ～265V ，50 Hz /60 Hz
温    度：工作温度：0°C～+50°C   储存温度：-20°C～+70°C
湿    度：储存、使用湿度：10% ～ 90%
机架安装： 19英寸标准U高
机箱尺寸： 48cm×30cm×(8～44)cm (长×宽×高)
防震级别：纸箱中ISTA/NSTA 1A
平均故障间隔时间： 50,000小时。
