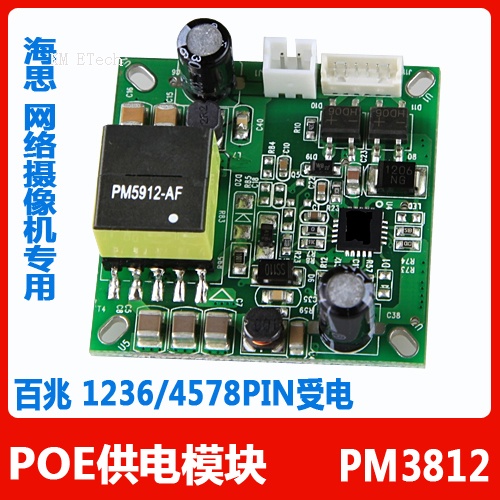

38*38 POE模块|PM3812|PD模块
|
1
|
Vin-negB
|
电源B的负端输入:连接RJ45的7脚与8脚
|
|
2
|
Vin-PoSB
|
电源B的正端输入:连接RJ45的4脚与5脚
|
|
3
|
VIN-negA
|
电源A的负端输入:连接到网络变压器的原端中心接點B
|
|
4
|
Vin-PoSA
|
电源A的负端输入:连接到网络变压器的原端中心接點A
|
|
5
|
GND
|
电源輸出地:连接到后端系統电源地
|
|
6
|
Vout
|
电源輸出引脚:连接到后端系統电源输入引脚
|
