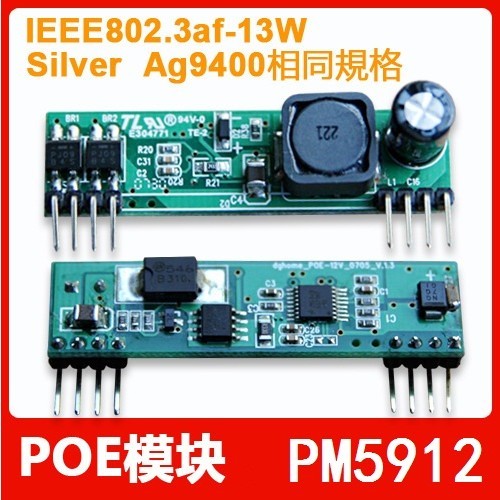

POE模块|PM5912|PD模块|14*53mm
|
1 |
Vin-negB |
电源B的负端输入:连接RJ45的7脚与8脚 |
|
2 |
Vin-PoSB |
电源B的正端输入:连接RJ45的4脚与5脚 |
|
3 |
VIN-negA |
电源A的负端输入:连接到网络变压器的原端中心接點B |
|
4 |
Vin-PoSA |
电源A的负端输入:连接到网络变压器的原端中心接點A |
|
5 |
GND |
电源輸出地:连接到后端系統电源地 |
|
6 |
Vout |
电源輸出引脚:连接到后端系統电源输入引脚 |
