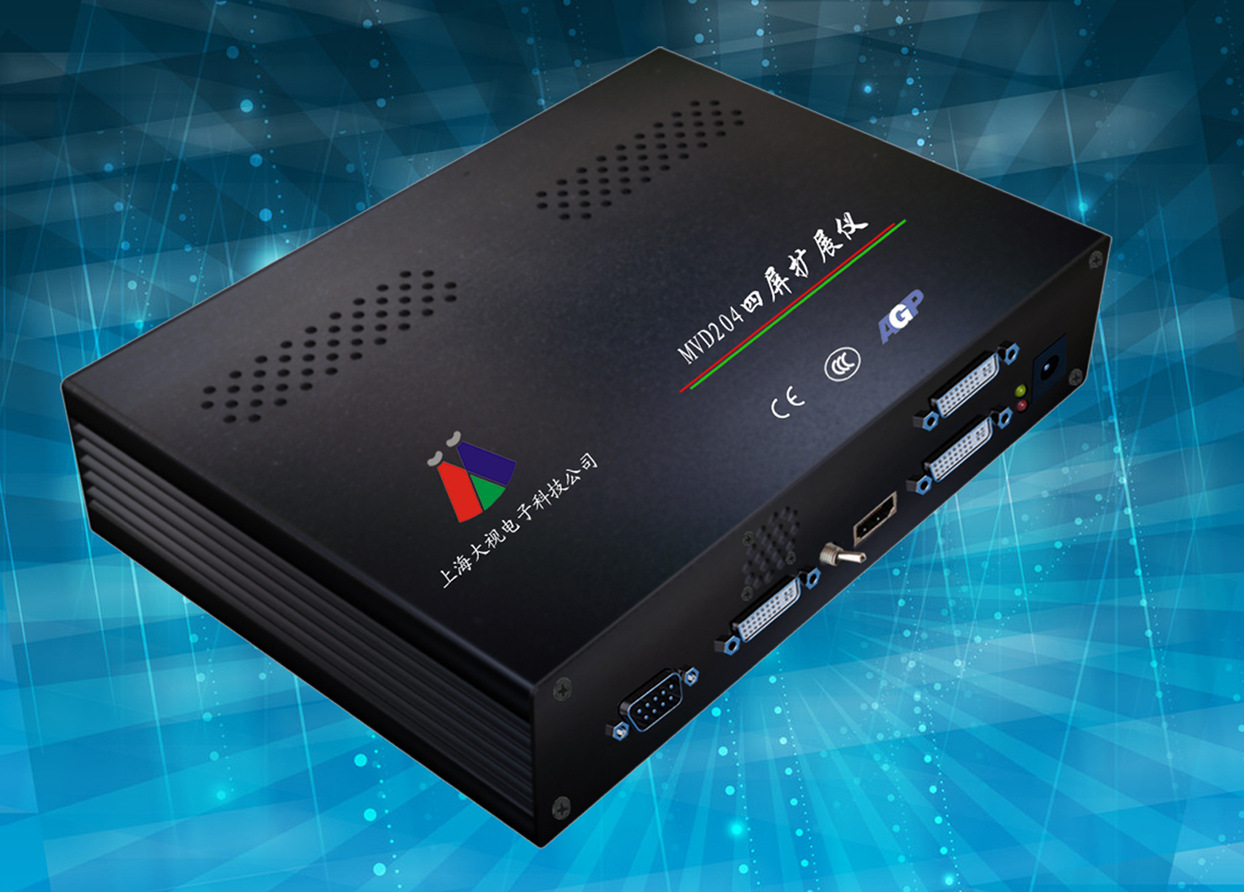

MVD204 四屏扩展仪
MVD204四屏扩展仪
1.支持一个dual link DVI or Displayport 输入，最大输入时钟频率330Mhz。
2.输出接口支持DVI-I 支持VGA和DVI 输出
3.灵活的输出方式 2x1，3x1,4x1,2x2,1x2,1x3,1x4
4.自适应均衡技术 在330Mhz时，DVI最大可支持20米，Displayport 可支持15米的传输距离
5.Dual Link DVI和Displayport 支持HDCP协议
大视电子的MVD204四屏扩展仪（多屏宝，四屏
宝，3D环幕仪）的推出创造了多个世界范围内的第一。首先MVD204四屏扩展仪是全世界范围内唯一同时支持双通道 DVI 和
Displayport技术的多屏扩展设备。对双通道DVI输入接口的支持可以保证MVD204与传统DVI输出设备的兼容性，而同时支持下一代高带宽接
口Displayport使得MVD204四屏扩展仪可以更好的支持越来越多的专业卡配备的Displayport输出接口,同时由于其超强的兼容性和互
操作性使得它可以通过多台并联与ATI eyefinity, Nvidia
mosaic技术结合构成多达32屏分辨率达到16Kx8K的超高分辨率显示墙。
大 视电子的MVD204四屏扩展仪还是世界范围内唯一可以灵活支持横向，纵向和2x2方向 自由扩展的设备，且在任何组合方式下都可以实现满带宽无损输出，借助于大视电子独有的专利技术，MVD204四屏扩展仪是世界范围内唯一支持330Mhz duallink DVI满带宽点对点输入输出，排列方式任意的设备，市面上的其他多屏设备有的在实现多输出时实际上是采用图像拉伸插值放大，得到是画面的失真，有的是以内 部降低刷新率的方式进行的处理，得到的效果也是图像的损失，大视电子的MVD204四屏扩展仪完全保证在输入输出路径上的分辨率和刷新率上的双无损，通过 先期客户的严格测试，大视电子的MVD204四屏扩展仪在画面分辨率和刷新率的保真指标上都远远领先于业界。
大视电子的MVD204四屏屏扩展仪 Displayport和 DUAL LINK DVI 输入支持自适应均衡技术，在满带宽下Displayport可以支持15米，Dual Link DVI 可以支持到20米。支持HDCP协议，更好的保护内容的传输。
大 视电子的MVD204四屏扩展仪采用工业级高可靠性设计，通过严 格的压力测试和环境测试，结合大视电子在三屏扩展仪领域积累的丰富工程实践经验，使得MVD204四屏扩展仪在可用性，兼容性和可靠性上完全达到了大规模 工程应用的水平，在业内工业标准化及实用化方面遥遥领先于国内外厂商。
大 视电子的MVD204四屏扩展仪在输出接口上可以灵活支持DVI-I输出，所有输出分辨率的 格式符合VESA和CEA861-D标准，同时支持DVI和VGA输出，可以与各种工业显示器，普通显示器，背投单元，投影机等完美连接，实现显示区域， 显示像素和屏幕数量的扩展。其灵活易用的人性化设计，使得产品的使用非常方便，仅需要像三屏宝一样选择分辨率即可获得想要的点对点输出效果，是最佳性能且 极具成本效益的多屏幕拼接扩展解决方案。
www.mviewtech.com
技术规格：
Mviewtech | MVD204四屏扩展仪 |
输入连接器 | 一个 Dual Link DVI 一个 Displayport 一个串口 |
支持输出格式 | 2X1，3X1，4X1，2X2，1X2，1X3，1X4 |
输出 | 支持VGA和DVI |
2X1支持最大分辨率 | 4096(2x2048)x1200 60Hz 3840(2X1920)x1200 60Hz |
3X1支持最大分辨率 | 5040(3x1680)x1050 60Hz 4800(3x1600)x900 60Hz 5760(3x1920)x1080 50Hz |
4X1支持的分辨率 | 4096(4x1024)x768 60Hz 5120(4x1280)x720 60Hz 5120(4x1280)x800 60Hz 5120(4x1280)x960 60Hz 5120(4x1280)x1024 60Hz 5120(4x1280)x768 60Hz 5440 (4x1360)x768 60Hz 5760 (4x1440)x900 60Hz 5464 (4x1366)x768 60Hz |
2X2支持的分辨率 | 2048(2x1024)x1536（2x768） 60Hz 2560(2x1280)x1440(2x720) 60Hz 2560 (2x1280)x1600(2x800) 60Hz 2560 (2x1280)x1920(2x960) 60Hz 2560 (2x1280)x2048(2x1024) 60Hz 2560 (2x1280)x1536(2x768) 60Hz 2720 (2x1360)x1536(2x768) 60Hz 2880 (2x1440)x1800(2x900) 60Hz 2732 (2x1366)x1536(2x768) 60Hz |
1X2 支持最大分辨率 | 2048x2400（2x1200）60Hz 1920x2400（2x1200）60Hz 1600x2400（2x1200）60hz |
1X3 支持最大分辨率 | 1680x3150（3x1050）60Hz 1920x3240（3x1080）50Hz 1024x2304（3x768）120hz |
1X4 | 1024x3072(4x768) 60Hz 1280x2880(4x720) 60Hz 1280x3072(4x768) 60Hz 1280x3200(4x800) 60Hz 1280x3840(4x960) 60Hz 1280x4096(4x1024) 60Hz 1360x3072(4x768) 60Hz 1440x3600(4x900) 60Hz 1366x3072(4x768) 60Hz |
电源 | 12V2A AC-DC电源 |
重量 | 3.5Kg |
尺寸 | 221mm x 160mm x 48mm |
附件 | 一根RS232串口线缆 一根1m DVI 双通道（dual link）线缆 软件 CD DVI转VGA(24+5)适配器（选配） 12V2A 电源 |
质保 | 一年 |

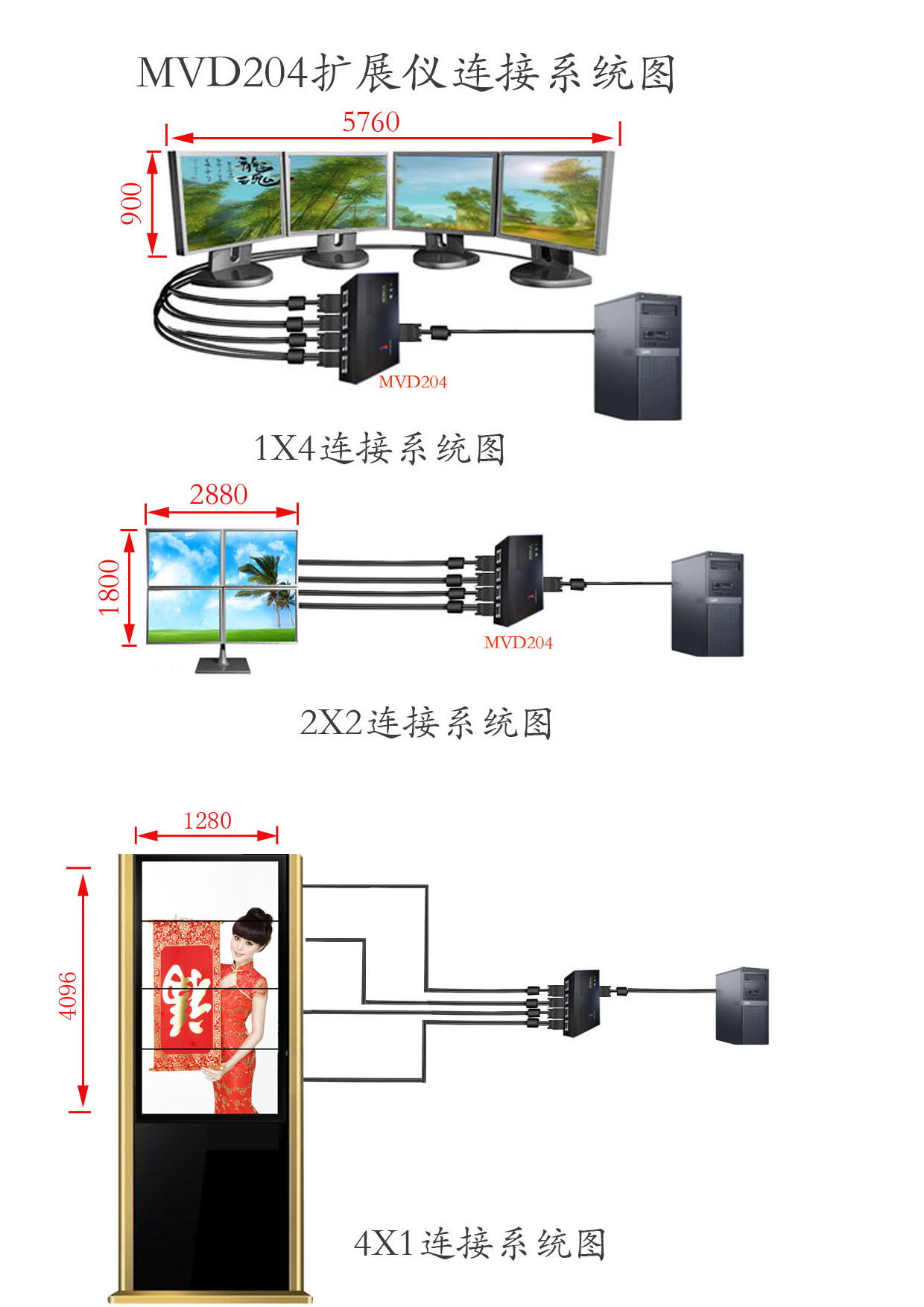

系统图示：
