MV103-HDVE Pro多屏工程扩展仪增强版
MviewtechMV103 系列多屏扩展仪（多屏宝、 三屏宝、3D环幕仪）是针对笔记本电脑和台式机的一种外部多显示器升级工具。MV103-HDVE_Pro多屏工程扩展（3D环幕仪）仪增强版是 Mviewtech MV103系列多屏扩展仪的最高性能产品。此盒式装置体积小巧, 并可让您在每个屏幕上运行不同的应用程序，或者在多达三台屏幕上查看一个应用程序, 对于需要大量桌面空间来尽可能提升生产效率的专业人士，以及希望完全融入游戏氛围的玩家，还有希望实现多通道投影需求的工程商和系统商而言，MV103系 列是一个理想选择。MV103系列一共有三个版本。
产品规格和特性
Mviewtech | MV103-HDVI 数字板 | MV103-HDVE数字工程板 | MV103-HDVE PRO数字工程增强版 |
输入连接器 | 一个 DVI-DL
| 一个 DVI-DL 一个串口 | 一个 DVI-DL 一个串口 |
支持三台显示器 | √ | √ | √ |
支持两台显示器 | √1 | √2 | √2 |
能使用模拟（VGA）显示器 | √ | √ | √ |
能使用数字（DVI）显示器 | √ | √ | √ |
最大标准分辨率4:3 | 3x1280x1024 60Hz | 3x1280x1024 60Hz | 3x1280x1024 60Hz 3x1400x1050 60Hz2 |
最大宽屏幕分辨率（16:9/16:10） | 3x1440x900 60Hz3
| 3x1440x900 60Hz3
| 3x1680x1050 60Hz3 3x1600x900 60Hz3 3x1920x1080 50Hz3 |
支持最高分辨率 | 3x1280x1024 60Hz 3x1440x900 60Hz 2x1920x1080 60Hz | 3x1280x1024 60Hz 3x1440x900 60Hz 2x1920x1200 60Hz 2x2048x1152 60Hz3 | 3x1280x1024 60Hz 3x1600x900 60Hz3 3x1680x1050 60Hz3 3x1920x1080 50Hz3 2x1920x1200 60hz 2x2048x1152 60Hz3 |
级联支持的分辨率 | X | X | 4x1024x768 60Hz3 6x1024x768 60Hz3 |
产品出厂支持的默认分辨率 | 3x1280x1024 60Hz 3x1024x768 60Hz 3x800x600 60Hz | 3x1280x1024 60Hz 3x1024x768 60Hz 3x800x600 60Hz | 3x1280x1024 60Hz 3x1024x768 60Hz 3x800x600 60Hz |
ATI Eyefinity 技术 | X | X | √ |
ATI Eyefinity 3X3 最高支持的分辨率 | X | X | 3X1280x1024x3 60HZ |
包括Mviewtech显示边缘管理，以获得增强的游戏临场感(0-128像数) | X | √ | √ |
支持级联模式 | X | X | √ |
支持克隆模式 | X | √ | √ |
支持定制分辨率 | X | X | √ |
电源 | USB电源 | 5V2A AC-DC电源 | 5V2A AC-DC电源 |
重量 | 400克 | 420克 | 450克 |
尺寸 | 165mm x 130mm x 28mm | 165mm x 130mm x 28mm | 165mm x 130mm x 28mm |
附件 | 一根1.2m DVI 双通道（dual link）线缆 一根USB电源适配线 软件 CD DVI转VGA(24+5)适配器（选配） | 一根RS232串口线缆 一根1.5m DVI 双通道（dual link）线缆 软件 CD DVI转VGA(24+5)适配器（选配） | 一根RS232串口线缆 一根1.5m DVI 双通道（dual link）线缆 软件 CD DVI转VGA(24+5)适配器（标配） |
质保 | 一年 | 两年 | 两年 |
1. 当两屏输出时，在输出的1，2 输出第一个和第二个屏幕，当输出一个屏幕时，在输出的2输出第一个屏幕。
2. 当两屏输出时，在 输出的2，3 输出第一个和第二个屏幕。
3. 仅在Windows系统中支持。
l 从笔记本电脑或台式机运行三台显示器，即使该系统仅支持单显示器输出，也不受影响*
l 提供三屏显示器设置，可以更有效地组织工作空间，让您更舒适地完成多项任务，同时还能降低发生错误的几率
l 提供环视图形模式，可在每台显示器上打开不同的应用程序，或将一个应用程序延伸并呈现于三台显示器上
l 通过将受支持的 3D 游戏扩展并呈现于三台显示器上，体验环视游戏的乐趣；实现更为开阔的游戏视野
l 进一步扩大您的桌面上，连接第二个 MV103系列到您的的显卡，一次最多支持六台显示器；采用多台MV103-HDVE PRO，通过级联最多可支持12台 显示器***
l 利用系统现有的图形卡，为 Office，3D 设计和多媒体应用程序提供稳定的平台
l 安装简便快捷；无需打开计算机机箱或插入组件
l 采用外部设备形式，不违反您系统的保修条款
l 采用 Mviewtech 克隆技术，可在一台显示器上查看与另一台显示器完全相同的内容**
l 同时与 PC 和 Mac 兼容
l 采用传导散热，ESD保护，更适用于环境要求苛刻的工程环境，支持热插拔，系统运行温度更低，满足7X24小时工作**
l 支持ATI Eyefinity实现超高分辨率的多屏扩展，与ATI 5800系列显卡可以实现1X9，1X6，2X3，2X2，3X3，3X2***
l 支持定制的分辨率服务***
*所有连接到 MV103系列 的显示器必须运行在同一分辨率。
**仅适用于MV103-HDVE 和 MV103-HDVE PRO 版本支持。
***仅适用于MV103-HDVE PRO 版本支持。
支持的操作系统
Microsoft® Windows® 7（32/64bit）, Windows Vista™ (32/64bit), Windows XP (32/64bit), Windows Server 2003/2008 (32/64bit), Windows 2000, Mac® OS X和 Linux
驱动更多显示器/投影机

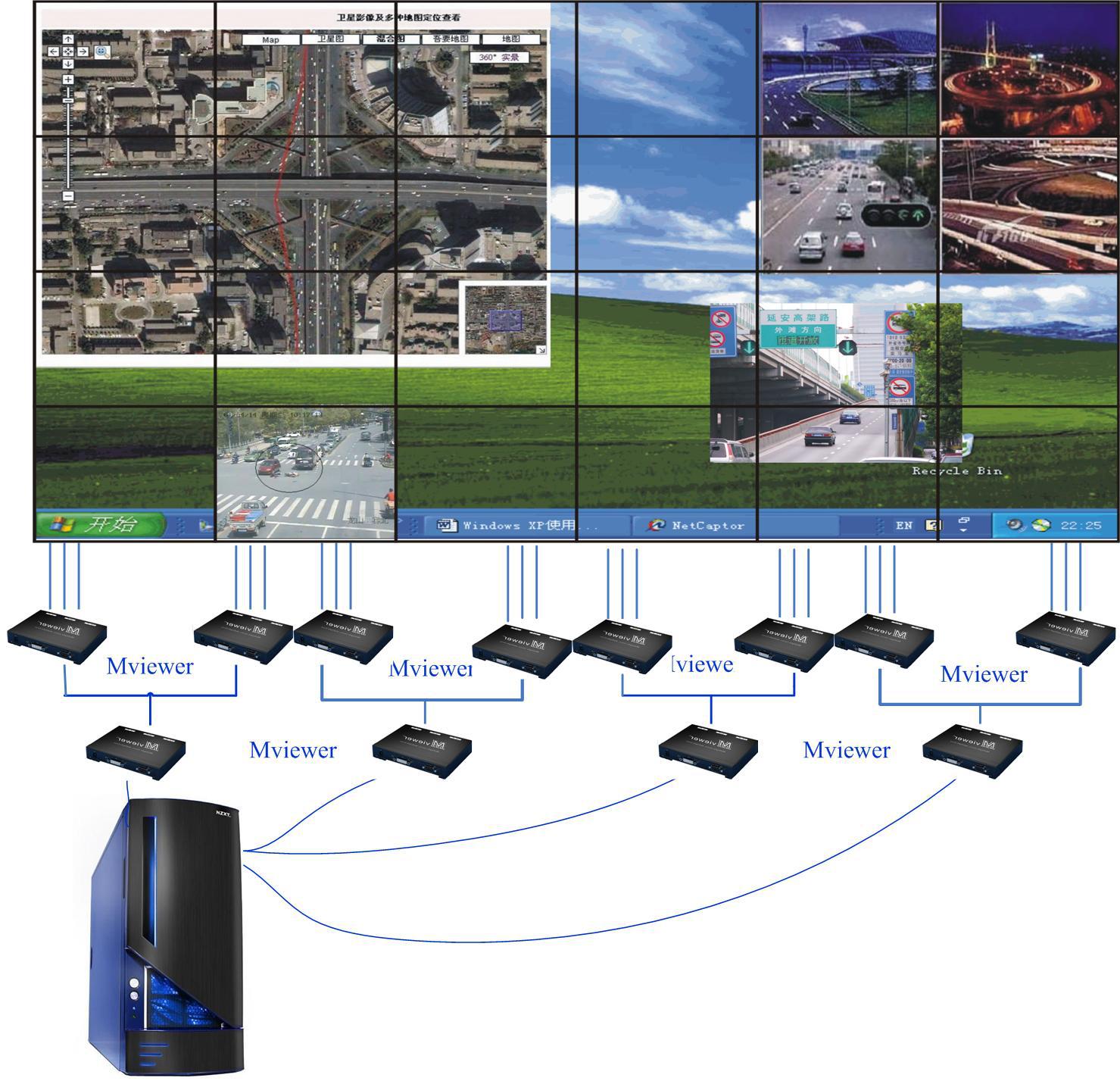

将 多块 MV103系列多屏扩展仪(多屏宝、三屏宝、3D环幕仪)连接在一起，驱动更多显示器/投影机。可以以 3x2 或 6x1 设置驱动最多 6 路输出（2x MV103）或是以 2x2 或 4x1 设置驱动最多 4 路输出；通过Mviewtech独有的级联功能以6x2或12X1设置驱动最多12路输出或是以4x2 或 8x1 设置驱动最多 8 路输出*。将可驱动的显示器数目加倍（或者4倍*） — 只需一台系统。只需要将两块板卡（或多块板卡进行级联*）与一块双输出图形卡以最大限度利用您的桌面空间。探索系统的潜能吧！
l 每套系统最多两块 MV103 板卡（或者级联模式最多八块MV103-HDVE PRO*）
l MV103 板卡必须是同一型号。
l 支持ATI Eyefinity技术，与单个ATI 5800系列显卡可以驱动9路，或者18路输出（ATI 5800 六屏输出系列）**
l 图形硬件必须是被支持的型号，配两路Duallink DVI的输出。支持的型号包括 ATI HD 2000 及以上版本、ATI Fire MV/GL 型号、NVidia 8-系列及最新产品和 NVidia Quadro 型号。独立桌面支持可使用被支持的 ATI 和 NVIDIA 图形卡。1
1独立桌面支持指来自内置卡的输出。对于板卡的自带输出，MV103 只支持延伸输出。
*只有MV103-HDVE PRO支持，需要购买DP to Dual Link DVI Adapter。
MV103兼容表
√表明兼容的 MV103 组合。两块卡/多块卡都需要有同样的型号。
MV103-HDVI | MV103-HDVE | MV103-HDVE PRO | 三台 MV103-HDVE PRO 级联功能，可驱动4路 | 四台 MV103-HDVE PRO 级联功能，可驱动六路 | |
MV103-HDVI | √ | – | – | – | – |
MV103-HDVE | – | √ | – | – | – |
MV103-HDVE PRO | – | – | √ | √ | √ |
三台 MV103-HDVE PRO 级联功能，可驱动4路 | – | – | √ | √ | √ |
四台 MV103-HDVE PRO 级联功能，可驱动六路 | – | – | √ | √ | √ |
单个显卡双DVI输出，MV103支持的组合
产品 | |||
MV103-HDVI+ MV103-HDVI | 双+双 | 双+三 | 三+三 |
MV103-HDVE+ MV103-HDVE | 双+双 | 双+三 | 三+三 |
MV103-HDVE PRO+ MV103-HDVE PRO | 双+双 | 双+三 | 三+三 |
MV103-HDVE PRO+三台 MV103-HDVE PRO 级联功能，可驱动4路 | 双+四 | 三+四 | |
MV103-HDVE PRO+四台 MV103-HDVE PRO 级联功能，可驱动六路 | 双+六 | 三+六 | |
三台 MV103-HDVE PRO级联功能，可驱动4路+三台 MV103-HDVE PRO级联功能，可驱动4路 | 四+四 | ||
三台 MV103-HDVE PRO级联功能，可驱动4路+四台 MV103-HDVE PRO级联功能，可驱动六路 | 四+六 | ||
四台 MV103-HDVE PRO级联功能，可驱动六路+四台 MV103-HDVE PRO级联功能，可驱动六路 | 六+六 | ||

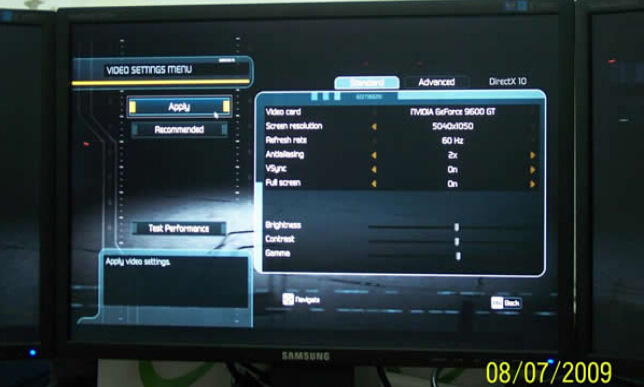

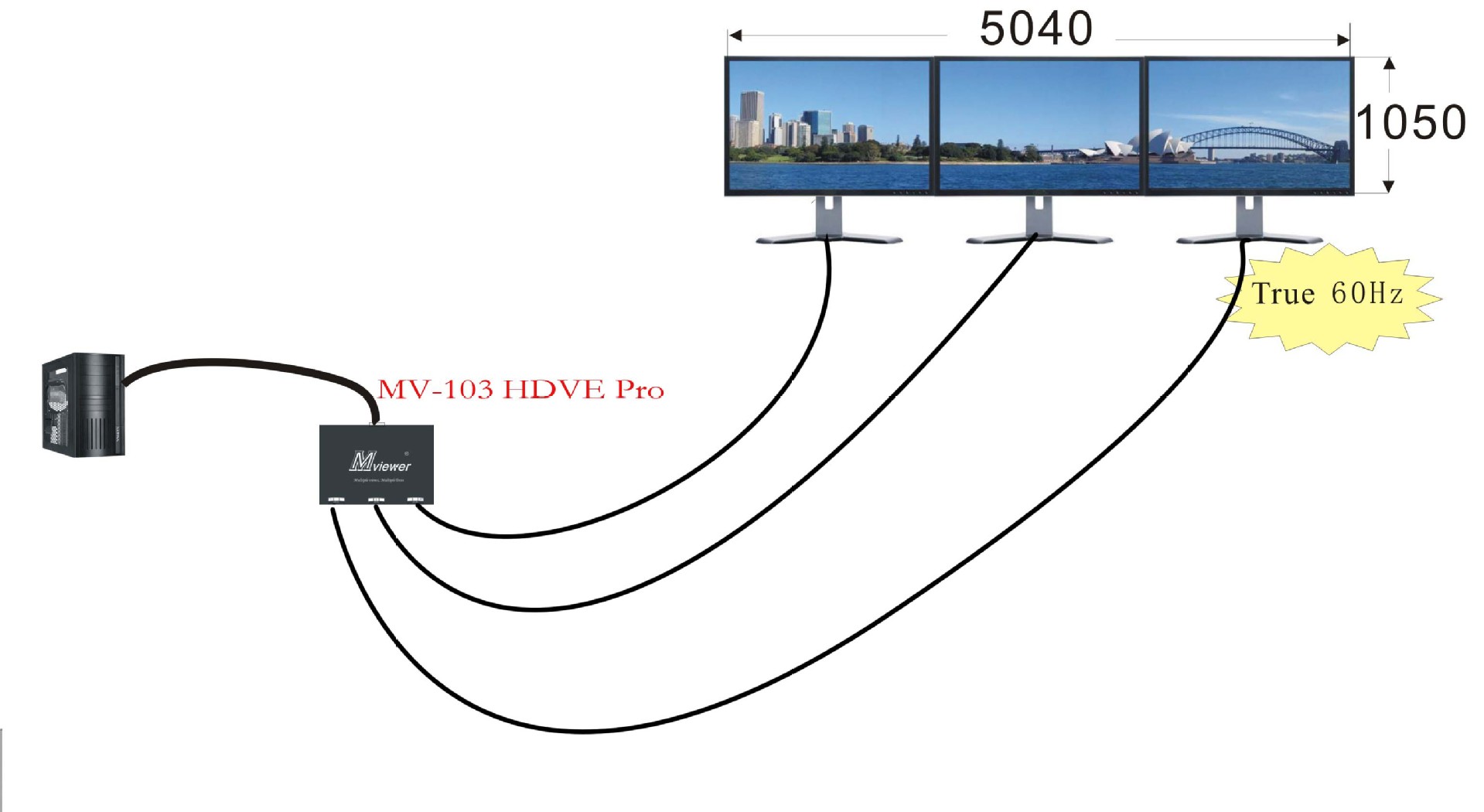

MV103- HDVE_Pro多屏工程扩展（3D环幕仪）仪 增强版，该版本在原有MV103-HDVE多屏工程扩展仪的基础上增加了已申请专利的FlexView技术，利用该专利技术MV103-HDVE Pro版实现业界唯一DVI多屏扩展仪实现真正60Hz刷新率的标准5040x1050分辨率，从而成为目前业界唯一支持单个DVI接口扩展三台1680x1050@60Hz分辨率22寸显示器的多屏扩展方案。
过 去的多屏扩展（3D环幕仪）仪5040x1050解决方案 采用的是降低刷新率的方式来支持每台显示器的1680x1050分辨率，导致的结果是首先对显示器有特殊要求，使得用户在选择显示器时受到很大限制，其次 由于采用非标准方式实现还不能支持VGA接口的1680x1050分辨率，再次由于采用降低刷新率的方式，对显示器的性能和对高刷新率的显示应用存在负面 影响，不能称之为真正的5040x1050解决方案。大视电子（Mviewtech）通过运用已申请专利的FlexView技术，推出的MV103- HDVE Pro版第一个解决了双通道DVI带宽的利用率问题，从而解决了这一原来认为无法解决的技术难题，为三屏应用打开了新的天地。MV103-HDVE Pro版的5040x1050真60Hz解决方案可以完美支持任何22寸以上显示器，支持任何具备显示器VGA接口输入，实现真正的60Hz标准刷新率， 不损失任何像素和帧率的完美点对点显示，其性能远超同类多屏宝（或3D环幕仪）产品。
产品特点
★独有FlexViewTM专利技术,业界唯一DVI真60Hz 5040x1050分辨率的多屏扩展仪,支持任何 22寸显示器DVI，VGA全面支持；决不损失刷新率，终极三屏LCD解决方案
★采用工业级设计,新一代芯片全硬件实时处理架构，支持热插拔
★低功耗节能环保设计，传导式散热,不需要任何特殊散热措施,环境要求低，可靠性极高
★独立AC/DC供电，方便工程调试的串口
★支持大规模级联和并联使用,实现超大屏幕墙
★借助FlexViewTM专利技术支持更加灵活强大的分辨率定制能力
★支持4200x1050三SXGA+投影
典型应用
www.mviewtech.com
*超高分辨率桌面应用
*超大屏幕墙,指挥调度系统
*多屏幕视频监控,工程显示应用
*多通道投影,虚拟现实,环幕影院
*大型广告墙,车载多屏
技术规格：
输入接口：1个双通道DVI接口（dvi dual link）
输出接口：3个DVI-I输出接口（可同时输出DVI-D数字信号和VGA模拟信号）
附件清单：一根1.5m DVI 双通道（dual link）线缆;一根RS232串口线缆;一个5V/2A AC/DC电源适配器
电源: 5V/2A AC/DC电源适配器
尺寸: 165mm x 130mm x 28mm
重量: 285g
工作温度:-10°-55℃
储藏温度: -20°-70℃
湿度: 0-80%相对湿度,非冷凝
最大海拔高度: 10,000 英尺
品质保证: 1年
MV103-HDVE PRO支持的分辨率1
双屏显示模式
分辨率 | 刷新率 |
1600 x 600 (2 x 800 x 600) | 60、75、85、1202Hz |
2048 x 768 (2 x 1024 x 768) | 50、60、75、85、1202Hz |
2560 x 720 (2 x 1280 x 720) | 50、60Hz |
2560 x 768 (2 x 1280 x 768) | 60、1202Hz |
2560 x 800 (2 x 1280 x 800) | 60、1202Hz |
2560 x 960 (2 x 1280 x 960) | 60Hz |
2560 x 1024 (2 x 1280 x 1024) | 60、75、85Hz |
2720 x 768 (2 x 1360 x 768) | 60Hz |
2732x768（2x1366x768） | 60Hz |
2800x1050(2x1400x1050) | 60、75Hz |
2880 x 900 (2 x 1440 x 900) | 60Hz |
3200 x 1200 (2 x 1600 x 1200) | 60Hz |
3360 x 1050 (2 x 1680 x 1050) | 60Hz |
3840 x 1080 (2 x 1920 x 1080) | 50、60Hz |
3840 x 1200 (2 x 1920 x 1200) | 60Hz |
4096 x 1152 (2 x 2048 x 1152)3 | 60Hz |
4096 x 1080 (2 x 2048 x 1080)2 | 50、60Hz |
4096 x 1200 (2 x 2048 x 1200)2 | 50、60Hz |
三屏显示模式
分辨率 | 刷新率 |
1920 x 480 (3 x 640 x 480) | 60、75、85Hz |
2400 x 480 (3 x 800 x 480) | 60Hz |
2400 x 600 (3 x 800 x 600) | 60、75、85、1202Hz |
3072 x 768 (3 x 1024 x 768) | 50、60、75、85、1202Hz |
3840 x 720 (3 x 1280 x 720) | 50、60Hz |
3840 x 768 (3 x 1280 x 768) | 60Hz |
3840 x 800 (3 x 1280 x 800) | 60Hz、75Hz |
3840 x 960 (3 x 1280 x 960) | 60Hz |
3840 x 1024 (3 x 1280 x 1024) | 50、60Hz |
4080 x 768 (3 x 1360 x 768) | 60Hz |
4098 x 768 (3 x 1366 x 768)3 | 60Hz |
4320 x 900 (3 x 1440 x 900)3 | 60Hz |
4200x 1050 (3 x 1400 x 1050)3 | 60Hz |
4800x 900（3x 1600x 900）3 | 60Hz |
5040 x 1050 (3 x 1680 x 1050)3 | 60Hz |
5760 x 1080 (3 x 1920 x 1080)3 | 50Hz |
1 视 GPU 而定。所有显示器必须运行在同一分辨率上。
2 这些模式需要与公司联系，需要订购至少10套，才可以提供定制服务。
3 这些模式不适用于任何苹果 OS X 操作系统。

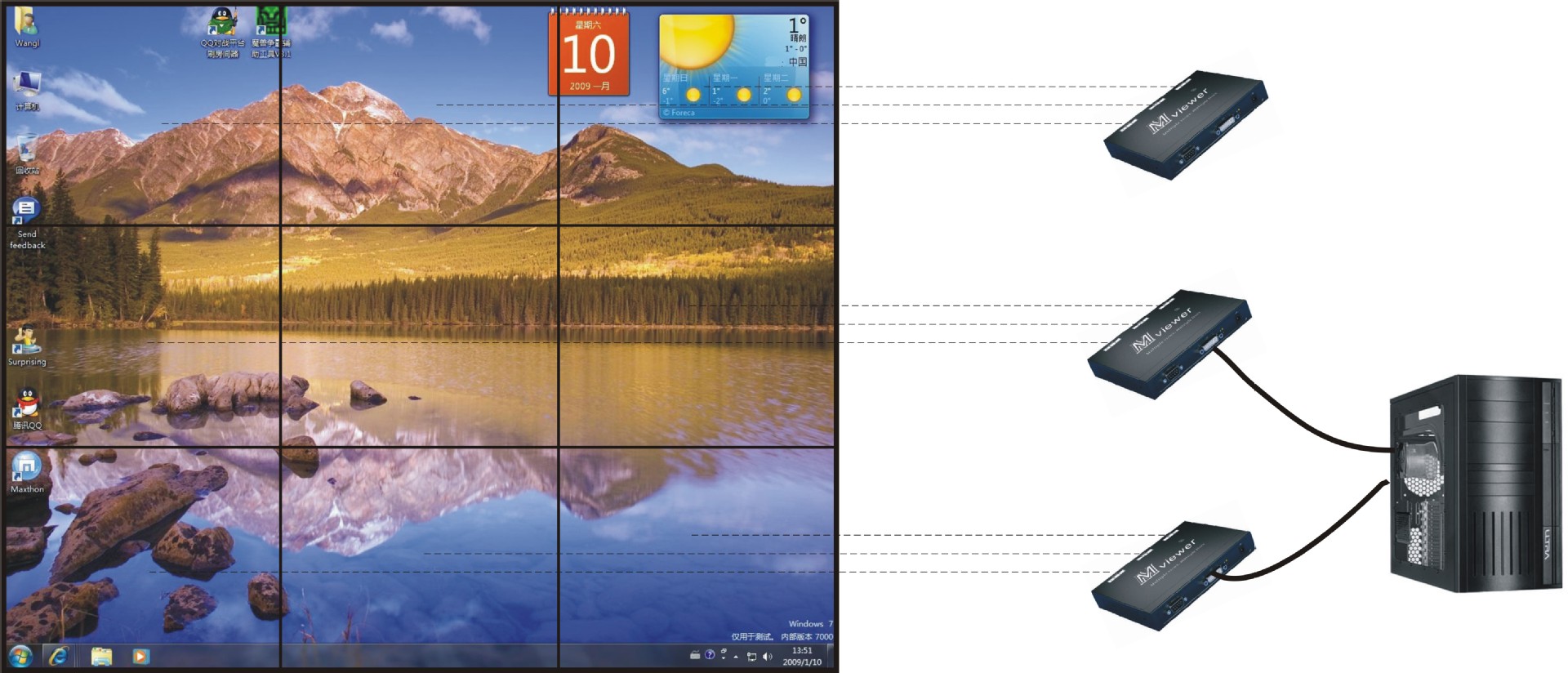

系统图示：
