美国警惕眼Watchfuleye 以太网 & PoE 浪涌保护器WTH-SG/RJ45
特点描述
WTH?-SG/RJ45系列应用于网络通讯系统的浪涌保护。
WTH-SG/RJ45以太网&PoE浪涌保护器串联在CAT6线和RJ45网络接口之间，自适应100/1000M以太网系统，保护网络设备(电脑、路由器、交换机、PoE设备等)免遭过电压浪涌的袭击。
(符合标准：IEC61643?21, UL497B, IEEE 802.3af PoE/802.3 at PoE Plus)
技术参数
| 型号 | WTH-SG/RJ45 |
| 货号 | CN121012 |
| 额定工作电压 (Un) | 2.8V(RJ45网络)/48V(PoE) |
| 持续工作电压 (UC) | 3V(RJ45网络)/60V(PoE) |
| 标称放电电流 (In @8/20μs) | 3kA (线-线) |
| 放电电流 (Imax @8/20μs) | 20kA (线-GND/PE) |
| 电压保护水平 (Up @线-线) | 50V @ 3kV (1.2/50) |
| 电压保护水平 (Up @线-GND/PE) | 700/800V @ 3kV (1.2/50) |
| 线路负载 | 600mA (PoE) |
| 适应网络速率 | 100/1000Mbps |
| 每对线带宽(3db) | >250MHz |
| 插入损耗 | <0.5dB @100MHz |
| 保护线路 | 1-2,3-6,4-5,7-8 |
| 浪涌保护元器件 | GDT, TVS |
| 击穿电压范围, Vdc @ 100 V/s | 2.4-188 (L-L) / 72-108(L-G) |
| 脉冲电压范围,Vdc @ 100 V/?s | <1000 |
| 响应时间 (tA) | <100ns (线-GND/PE), <1ns (线-线) |
| 接线模式 | RJ45 |
| 应用环境温度 | -40°~80°C |
| 应用环境湿度 | 0%~95%不凝露 |
| 应用环境海拔 | 3000米 |
| PE线接线能力 | 3mm? 硬线/多股软线 |
| 剥线长度 | 6-7mm |
| 螺丝扭力 | 0.25Nm |
| IP保护等级 | IP 20 |
| 浪涌寿命 0.5kA (8/20μs) | >2000次 |
| 安装方式 | 35mm标准导轨 |
| 外壳材料 | PA66塑料 (UL94 V-0) |
| 净重 | 71g |
| 产品尺寸 (W×H×D) | 24mm×51mm×78mm |
安装说明
浪涌保护器应安装在机箱或壁柜里，在使用者不可直接触及的地方，只针对技术人员或服务人员操作。
19" 机柜安装方法
电气原理图
尺寸图
应用图例   |

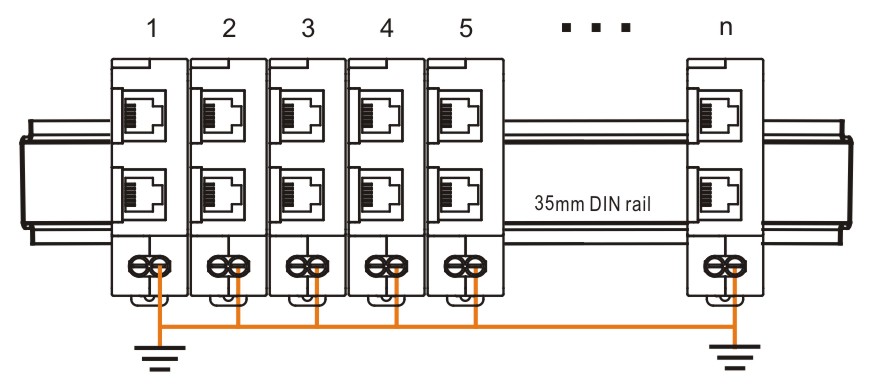

同一型号的多个单元的组合  WTH-SG系列多种型号的组合 WTH-SG/RJ45, WTH-SG/TER, WTH-SG/TD, WTH-SG/BNC, WTH-SG/RJ11  |
