美国“警惕眼”云服务LAN扩展器WTH-225/LAN
产品名称：“警惕眼”云服务LAN扩展器
型号：WTH-225/LAN
货号：CN127301

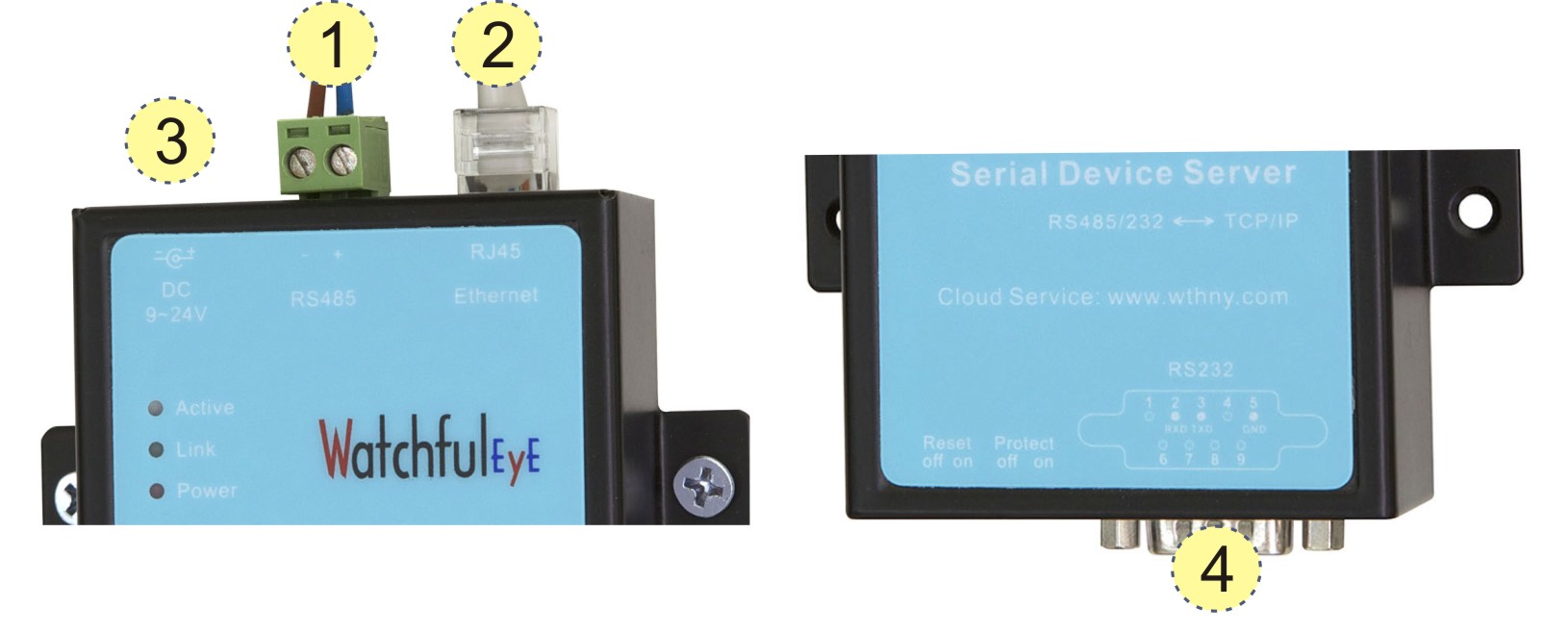

WTH-225/LAN的接线
①连接485线（－／＋，RS485）
远程监测设备的RS485接线的＋/-连接到WTH-225/LAN的对应485接口
②连接网线（RJ45，Ethernet）
WTH-225/LAN的RJ45口，用网线连接宽带路由器上能上网的口（先用电脑连接测试上网）
③连接电源线（DC，9-24V）
开启电源，即可扩展到“警惕眼”云服务
④连接串口线（2/3/5线，RS232）
注：①RS485和④RS232，可选其中一种接线方式
面板指示灯
Active：当发送数据到云服务器时，蓝灯闪烁
Link：连接网络正常时，绿灯常亮
Power：当接上电源时，红灯常亮
登陆"警惕眼"云服务
1、电脑登录云服务，网址：www.spdworld.com
2、填写邮箱地址，注册云服务用户名
3、登录云服务后，在设置页面输入设备号和验证码，关联监测设备
4、任何能上网的电脑都可以登录云服务实时查看的数据
更多内容请阅读“警惕眼”云服务平台操作手册
WTH-225/LAN “警惕眼”云服务LAN扩展器 Page 02
WTH-225/LAN扩展实现的功能（免费）：
www.spdworld.com 防雷保护远程智能监测系统 --- 基于物联网云服务的平台
1、物联网：每台云服务联网设备拥有的设备序列号，无限节点同时组网
2、云连接：远程监测设备通过RS232/RS485连接WTH-225/LAN可扩展到RJ45网络连接，实现云管理
3、无人值守：在连接互联网的任何电脑，登录www.spdworld.com查看监测点的浪涌保护器运行情况，实现远程办公
4、实时数据：随时登陆云服务浏览实时数据，当发生浪涌保护器故障、雷击浪涌时，远程监测设备在发出声光告警信息的同时，云服务页面也实时显示防雷系统运行状态的变化，维护人员可前往现场及时排除故障，防止二次雷击的风险
5、云储存：所有数据储存于云服务器，数据免费保存1个月
云服务VIP扩展功能（收费）：
1、设置云服务器告警阀值
2、告警发送：设置告警信息接收的手机或E-mail，当发生浪涌保护器故障、雷击浪涌时，远程监测设备在发出声光告警信息的同时，云服务即时发送告警信息到设置的手机短信或邮箱地址，维护人员时间收到告警信息可及时前往现场排除故障，防止二次雷击的风险
4、设置远程监测设备的经度和纬度数据，集中管理时地图方位浏览，更清晰明了
5、任何能上网的电脑都可以登录云服务实时查看***近半年的数据，针对重要监测点可设置保存更长时间，可作为黑匣子使用
6、云平台可实现多用户分级集中管理

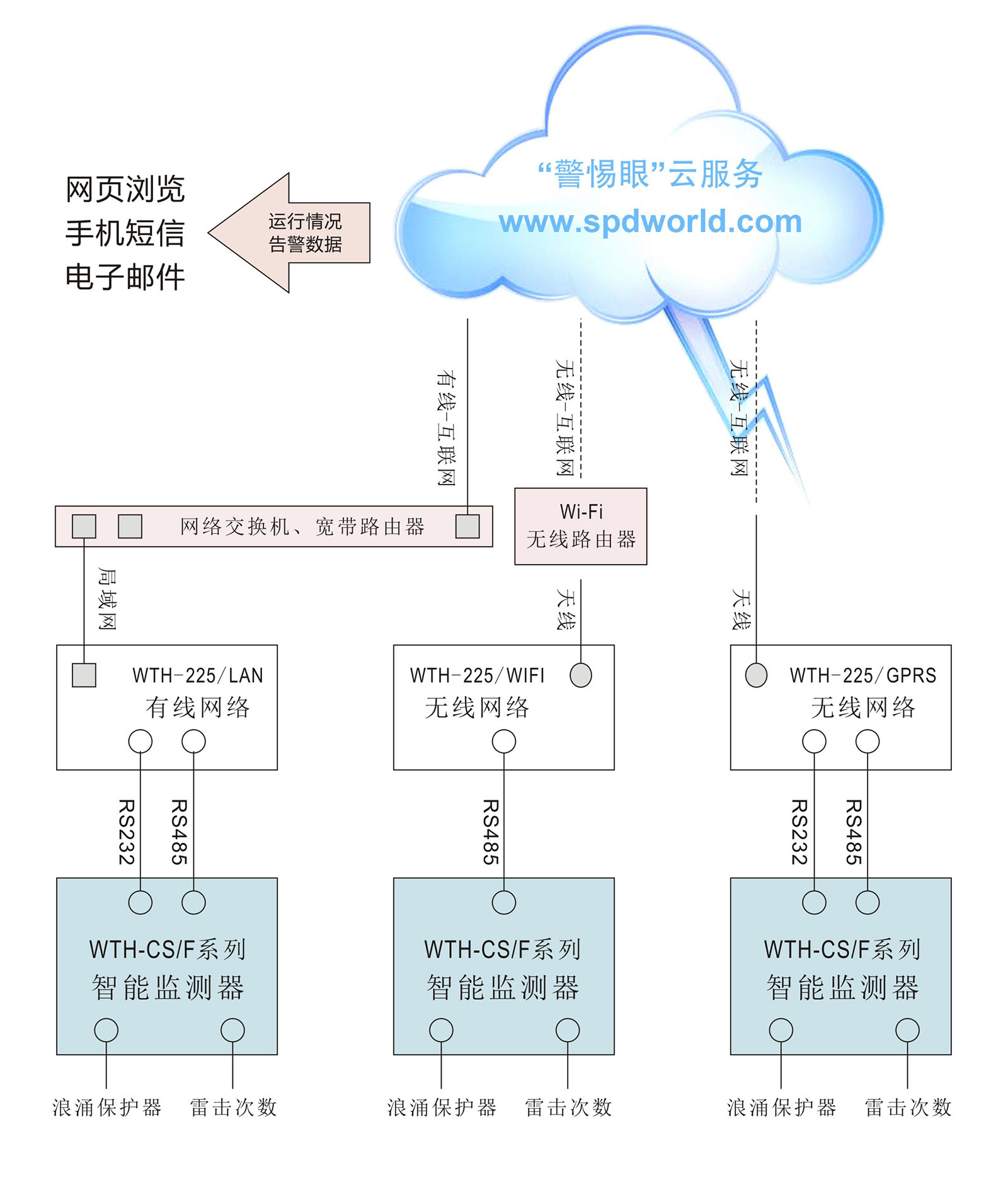

“警惕眼”云服务系统架构图：
