美国警惕眼Watchfuleye机房环境智能监控探测器WTH-CS/F-B
适应85-265VAC 50Hz的电网系统
型号：WTH-CS/F-B
货号：CN127211(NO/NC节点输出)，CN127212(温度、湿度)
主要功能：
1、雷电计数，5位次数记录，停电不丢失数据
2、4路NO/NC(常开/常闭)
3、RS232/RS485联网，扩展云服务实现远程监控
4、标准的Modbus协议，方便二次开发
5、故障遥信触电输出
6、温度湿度的实时监测
7、扩展自定义监测
（1）实时监测漏电流值
（2）实时监测电流值
（3）实时监测各种开关量数据
WTH-CS/F-B - Page 02
系统应用架构图:
WTH-CS/F-B - Page 03
产品尺寸:
长X宽X高：150mmX150mmX130mm
固定及安装:
35mm标准导轨式的固定方式/螺丝固定安装/面板嵌入安装，配电箱、机柜和面板等多种场合的安装都及其的便利。
WTH-CS/F-B - Page 04

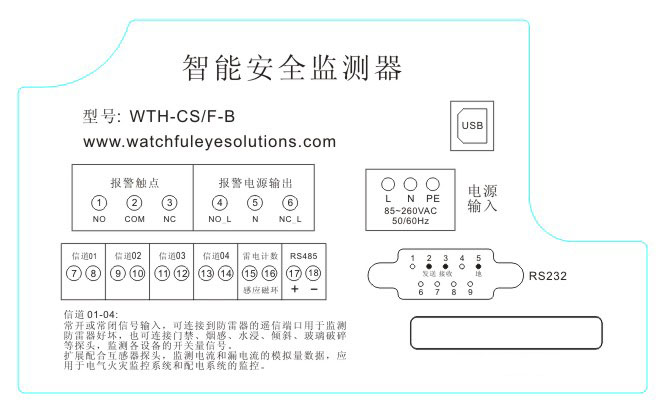

接线端子描述：
USB接口：用于硬件程序升级的扩展，厂家或代理商使用
232接口：用于串口通信，波特率：19200bps，可扩展GPRS、Wifi、RJ45网络的通信，接线线的做法：设备端2收-GPRS端3，设备端3发-GPRS端2，设备端5地-GPRS端5。电脑端接线和设备端接线一致：2-2，3-3，5-5。
设备供电：110-230VAC（50-60Hz），显示设备电压，(D05接口，模拟量)
上排6位端子的应用描述：
1-2-3：温度，遥信输出，1-2是常开信号，2-3是常闭信号（D12接口，开关量）
4-5-6：湿度，遥信输出，4-5为常闭信号，正常情况下电源输出110/220V，故障时无电压输出；5-6是常开信号，正常情况下无电压输出，故障时输出110/220 （D13接口，开关量）
下排12位端子的应用描述：
7-8：信道1输入，NO/NC远程遥信
9-10：信道2输入，NO/NC远程遥信
11-12：信道3输入，NO/NC远程遥信
13-14：信道4输入，NO/NC远程遥信
15-16：雷电计数磁环
17-18：485通信(固定)，波特率：19200bps，可扩展GPRS、Wifi、RJ45网络的通信
WTH-CS/F-B - Page 05
认识设备面板
简洁的设备面板
待机液晶屏显示：
1、设备号（性）
2、485地址号（Modbus模式有效）
3、时间：yyyy-mm-dd hh-mm
4、Logo：WATCHFULEYE
两个指示灯：
1、“Power”绿灯亮，代表供电和工作正常
2、“Alarm”红灯亮，代表系统故障
5个按钮：
一、Browse：浏览按钮，系统监测20路数据，每页四路数据
1、每按一次翻屏，循环显示D1-20的系统监测的数据（视系统的情况有些路为空）
2、长按2秒为系统管理员设置功能，切换到浏览20路的设置数据页面，每按一次，看下一路的设置数据
3、再长按，切换到修改寄存器模式
在此状态下，“Browse”键功能变为更改修改光标的位置，后面四个按钮则相应变为“上”、“下”、“上翻页”、“下翻页”键 按“上翻页”、“下翻页”从寄存器“000”到“124”循环,
屏幕显示：
SET MEMORY
第二行：“寄存器编号”
第三行：“数值”
例：在“000”寄存器位置，按“Browse”键切换光标来定位修改位置，在光标所在的数值位置，按“上”、“下”键调整数值，每隔3秒自动保存数据，60秒按钮无动作则退出修改寄存器页面返回到待机页面
长按“Browse”键强制保存此修改的数值并退出修改寄存器页面，返回到待机页面。
二、485 Set：按一次，显示485的地址和485发送模式，长按，进入485的地址1-247和发送模式0、1的设置，每长按两秒，循环闪动光标移动到百位、十位、个位数和发送模式，在闪动的时候，按一次，则相对应的数字加1，设置到需要的地址为止，485的设置：0被动发送，1是主动发送。按其他任何键保存数据并退出设置，屏幕显示待机状态，在不按任何操作的情况下30秒，自动保存，屏幕显示待机状态
三、Test：按一次，间隔5秒连续发送一串系统默认的数据5次，用于调试网络的接收数据情况，页面显示程序版本号。长按2秒为系统管理员设置功能，循环设置发送数据的间隔，0秒（不发送数据）、10秒、20秒、30秒、60秒、180秒、300秒
四、Mute：静音键，当系统告警时，按此键则停止告警声，告警指示灯不会熄灭。长按2秒为系统管理员设置功能，显示雷电计数的次数和***后一次雷击的时间，提示是否清空雷电计数，如果长按，则清除雷电计数次数为0，如果短按或则其它任何键，则退出到默认页面
五、Patrol：巡检键，如在告警状态下，短按时，清除告警指示灯，并且发送巡检记录信息，如果在正常状态，短按时，发送巡检记录信息，为了避免服务器收不到巡检数据，设备每间隔10秒连续发送5次巡检记录，并把次的时间记录再寄存器，屏幕显示上一次的巡检时间和目前的时间。长按5秒为系统管理员设置功能，系统设置初始化到出厂状态的提示，有三个选项，选项1：防雷4路的设置，选项2：漏电流4路的设置，选项3：20路系统的设置。如果继续长按，则在对应的选项光标闪动，继续短按选择到相关选项，再长按，则初始化，如果短按或则其它任意键，则退出到默认页面
WTH-CS/F-B - Page 06
调试和使用
1、连接电源：L，N，PE线接至市电的单相220V系统，在级和第二级防雷器的后端
2、给设备供电
3、Power电源灯常亮，LED显示，待机状态
4、如果出现告警，按“Mute”按钮，使设备静音，逐项检查功能码菜单的设置是否正确(见“面板按钮功能和设置”章节)
5、间隔地断开和连接防雷器的遥信接口，测试告警功能
6、当出现告警时，“Alarm”告警灯亮，并发出声音告警
7、恢复遥信接口的接线，使设备的接线处于正常状态
8、按"Mute"按钮，使设备静音，告警灯会仍常亮
9、按“Check”自检按钮，设备重新自检，告警灯灭，设备正常，进入待机状态（出现告警时，必须按自检才能恢复正常）
WTH-CS/F-B - Page 07
云服务器扩展
一、有线连接

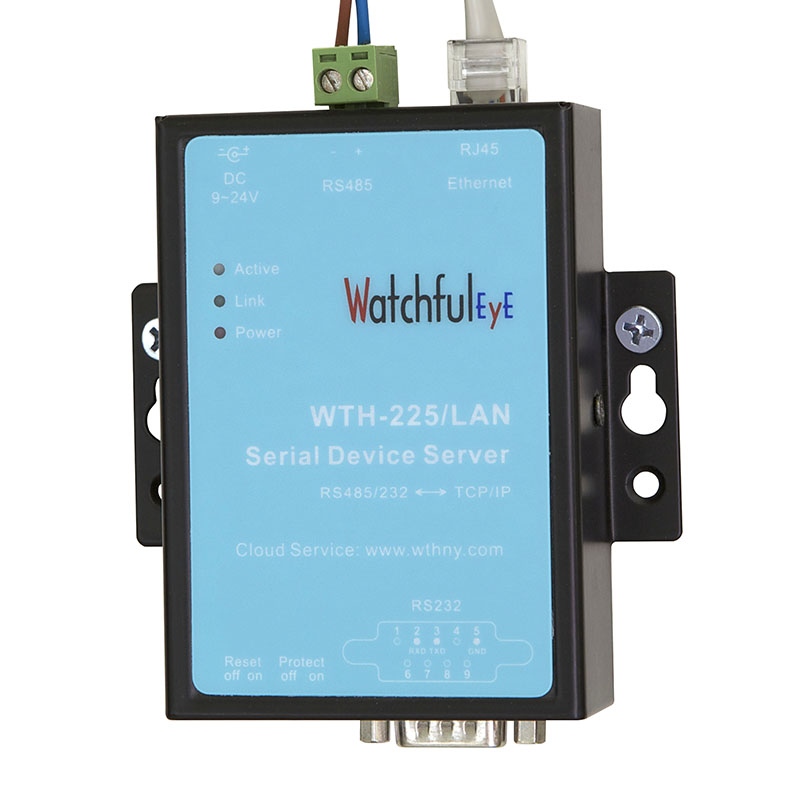

1、购买RS485转RJ45透明传输联网设备，如：WTH-225/LAN（有线连接）
2、设备的RS485接线的＋/-连接到WTH-225/LAN的对应485接口
3、WTH-225/LAN的RJ45口，用网线连接宽带路由器上能上网的口（先用电脑连接测试上网）
4、开启电源
二、无线连接
1、购买RS485转TCP/IP无线GPRS方式的透明传输设备，或：WTH-225/GPRS（无线连接）
2、到移动公司购买手机SIM卡（开通GPRS功能，建议包月：每月50M的流量，预计每月20元，各地收费可能不同）
3、设备的RS485接线的＋/-连接到WTH-225/GPRS的对应485接口
4、开启电源
三、登录云服务
1、电脑登录云服务，网址：cn.greenspd.com
2、用户名：设备号(Device ID)，初始密码：产品序列号(Serial Number)
3、任何能上网的电脑都可以登录云服务实时查看的数据
四、手机告警短信或邮件告警
1、设置手机告警短信或邮件告警
2、当有告警时，云服务即时发送告警信息到手机短信或邮箱地址
3、按照发送告警信息的数量收费
WTH-CS/F-B - Page 08
其它应用技巧
1、防雷器的遥信建议接在COM-NC(常闭)接口，因为当没有连接防雷器时，常开接口默认为设备正常的
2、NO(常开)、NC(常闭)接口可扩展应用于开关量的信号输入的告警设备，如门禁、玻璃破碎、水浸告警、温度、湿度、烟感等
3、常开接口，当有更多的开关量告警设备的连接，可以并联接到COM-NO(常开)接口上，当任何一个设备告警时，都会变成COM-NC(常闭)信号
程序二次开发
1、提供Modbus命令格式，便于二次开发集成到自己的系统中
2、标准的modbus协议
