美国警惕眼Watchfuleye CCTV系统浪涌保护器WTH-SG/BNC
特点描述
WTH-SG/BNC导轨式视频监控浪涌保护器串联在同轴线和BNC接头之间，保护视频监控设备(摄像头、视频分配器、视频录像机、闭路电视等设备)免遭过电压浪涌的袭击。
(符合标准: GB18802.21、IEC61643-21、CE)
技术参数
| 型号 | WTH-SG/BNC |
| 货号 | CN121015 |
| 额定工作电压 (Un) | 24VDC |
| 持续工作电压 (UC) | 36VDC |
| 标称放电电流 (In @8/20μs) | 3kA (线-线) |
| 放电电流 (Imax @8/20μs) | 20kA (线-GND/PE) |
| 电压保护水平 (Up @线-线) | 70V @ 3kV (1.2/50) |
| 电压保护水平 (Up @线-GND/PE) | 600/700V @ 3kV (1.2/50) |
| 插入损耗 | <0.5dB @16MHz |
| 浪涌保护元器件 | GDT, TVS |
| 响应时间 (tA) | <1ns<> |
| 保护模式 | 共模 & 差模 |
| 接线模式 | BNC |
| 应用环境温度 | -40° to 80°C |
| 应用环境湿度 | 0%~95%不凝露 |
| 应用环境海拔 | 3000米 |
| PE线接线能力 | 3mm? 硬线/多股软线 |
| 剥线长度 | 6-7mm |
| 螺丝扭力 | 0.25Nm |
| IP保护等级 | IP 20 |
| 浪涌寿命 0.5kA (8/20μs) | >2000次 |
| 安装方式 | 35mm标准导轨 |
| 外壳材料 | PA66塑料 (UL94 V-0) |
| 净重 | 71g |
| 产品尺寸 (W×H×D) | 24mm×51mm×78mm |
19" 机柜安装方法
WTH-SG系列多种型号的组合
WTH-SG/RJ45, WTH-SG/TER, WTH-SG/TD, WTH-SG/BNC, WTH-SG/RJ11

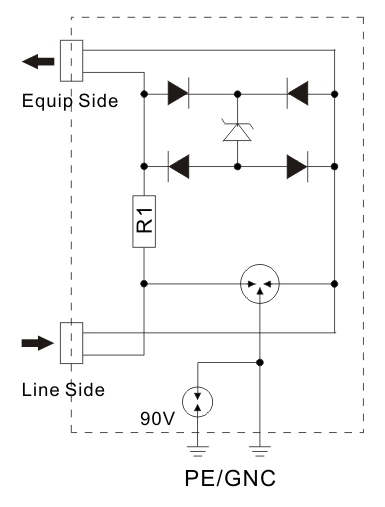

电气原理图

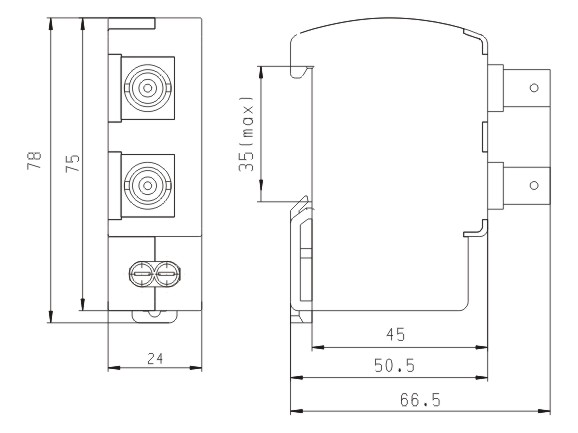

尺寸图
